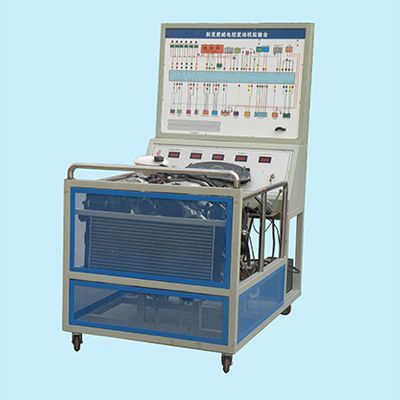

别克君威电控发动机实训台
品牌：上海嘉育
型号：JD-BKV6
尺寸：1500×1000×1900（长×宽×高）
使用环境：温度-5℃～40℃；湿度≤80％
发动机类型：别克
发动机型号：JW（原厂装车发动机）
排量：3.0L
机油等级：API（美国石油学会）标准SG级，
蓄电池：12V48AH
重量：290KG
油箱容积：10L

一、 产品简介：
1. 万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所用材料如方管、角钢等采用国标标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化，不褪色 2. 控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。
二、 产品组成：
    发动机总成和发动机控制单元、仪表总成、冷却液温度传感器、进气温度传感器、节气门控制总成、空气流量计、进气绝对压力传感器、发动机转速传感器、凸轮轴位置传感器、氧传感器、点火开关、整套散热机构、汽油箱和汽油泵总成、蓄电池、五个数字电压表、喷油脉宽表、真空压力表及燃油压力表、带有完整彩色三维数码激光打印电路原理图面板、外接式检测端子、故障设置盒总成、可移动台架、使用说明书及实验指导书。
三、 功能特点
1. 本实验台可使学生了解发动机的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。
2. 通过显而易见的电脑检测端子，配合万用表检测如节气门位置传感器、进气温度传感器、空气流量计、水温传感器、爆震传感器、氧传感器等各传感器和执行器的电压及电阻值。
3. 设置发动机常见故障，通过故障显示，进行学生故障分析、故障排除、及检测诊断实训，培养学生故障分析检测诊断思维能力。
4. 设有数字喷油脉宽及频率表，显示发动机在各种工况下对喷油脉宽的变化。
四、 显示功能
1. 可通过原厂组合仪表、可以看到发动机的转速，及其它指示灯的工作情况. 可以通过故障指示灯来显示故障。
2. 五个数字电压表显示传感器电压，可直观地看到各个传感器等的电压随着负载不同而变化的情况，实时显示发动机的动态、静态信号参数。
3. 通过压力表显示燃油、真空表显示进气真空压力的实际数据；还可以看到进气真空度随负载而变化的情况。
4. LED电压表实时显示传感器变化，喷油器脉冲LED灯显示，有喷油脉宽表（实时信号）。
5. 面板安装数字脉宽表，可显示每秒喷油时长，单位为毫秒，即为每秒钟内，喷油的时间长度；数字显示发动机每分钟喷油次数；显示喷油脉宽，即为喷油嘴每次喷油的时间长度，单位为毫秒，数字显示；喷油频率,这个是每秒钟喷油嘴的喷油次数，一般4冲程发动机曲轴旋转两圈喷油一次。
五、 检测功能
    备OBD2电脑数据检测端口，可通过连接专用或通用型解码器，进行各传感器、执行器及电控单元的信号检测与分析；对发动机电控系统进行ECU编码查询、故障码读取、故障码清除、动态数据流读取、波形分析、波形显示执行元件测试系统登录等。
