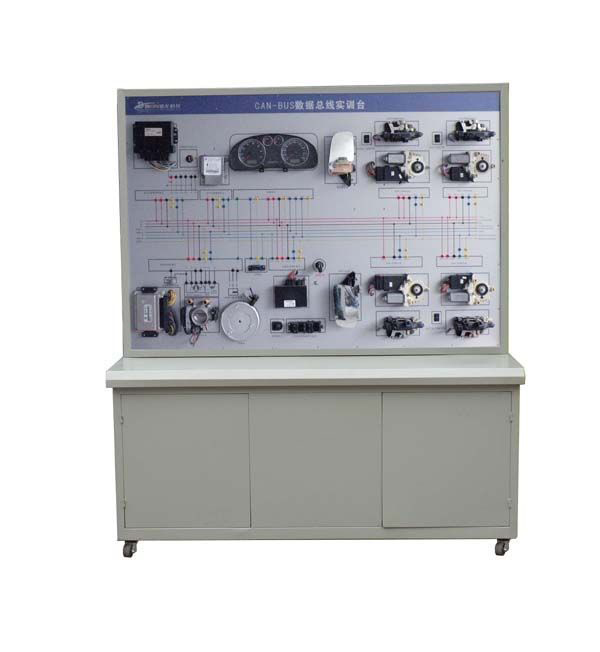

产品名称:JY-BUS舒适系统实训台


产品分类:实物系统示教板

产品简介

产品简介：
型号:JY-SF5-JY
使用环境：温度-5℃～40℃；湿度≤80％
汽车型号：帕萨特B5
工作电压：220V
频率：50/60HZ；
功率：350W
示教板尺寸：1600×450×1850（长×宽×高）
产品简介：
万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用刚性结构焊接，所用材料冷轧板采用国标标准材料，支撑可靠，表面喷塑处理防腐蚀抗老化，不褪色
控制面板采用纯铝塑板，控制面板上彩色激光数码打印与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。
产品组成：
一、结构组成：包括组合仪表、诊断座、舒适系统控制单元、司机侧车门控制单元及门锁总成、副司机侧车门控制单元及门锁总成、左后车门控制单元及门锁总成、右后车门控制单元及门锁总成、电动窗总开关、点火锁总成及应答线圈、移动台架等等。
功能特点
1.         本实验台可使学生了解JY-BUS数据总线系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。
2.         通过显而易见的电脑检测端子，配合万用表检测如传感器、执行器的电压及电阻值。
3.         设置JY-BUS常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力
4.         充分展示大众汽车数据传输网络系统的组成结构和电路元件通过数据传输执行工作。
5.         具有诊断连接功能，可通过汽车故障电脑诊断仪对舒适系统的JY数据传输网络及终端控制单元进行检测。
6.         通过组合仪表的网关控制连接，可把舒适系统数据网络连接，组成完整的车JY网络系统
7.         操纵各种数据传输信号的电路元件如开关、电动窗开关信号、门锁信号等。真实演示 JY数据传输网络系统的工作过程。

检测功能
安装有OBD2诊断座，可连接专用或通用型汽车解码器，对与车载网络相连接舒适系统的控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。

产品名称:GPS卫星定位系统
 产品分类:实物系统示教板

产品简介

产品简介：
型号:JY-SA14-GP
外形尺寸：1000mm*540mm*1700m
演示板尺寸：1000mm*600mm
外接电源电压：220V
系统内部供电方式：稳压电源12V直流输出
稳压电源最大功率：200W
产品简介：
GPS系统根据用户自行设定好的目的地，智能计算出最佳行车路线，通过全程路名及交通标识语音播报和高精度图形显示，引导驾车者顺利达到目的地的智能系统。下面为你讲述了GPS的工作原理。
产品特点
1．采用全新原厂配件，直观形象的认识到音响系统的基本结构和工作原理。
2．移动式支架结构更方便于教学。
3台架采用国际优质的钢管焊接而成，表面经过喷塑处理。
4．采用220V稳压电源供电。
注意事项
1.设备的外接电源采用的是220V交流电，系统部分通过稳压电源进行供电，其中的电路已经连接完毕，用户请勿私自改动，直接将电源接头插入220V电源即可。
2.在教学板上装有检测端口，红色端子代表电源线，黑色端子代表搭铁线，绿色端子代表信号线，黄色端子代表执行信号线，在检测的过程中请勿对端子施加电压，以免对电脑或电器元件有损伤。
3.请严格按照操作规程进行操作，以免对设备有损害。
