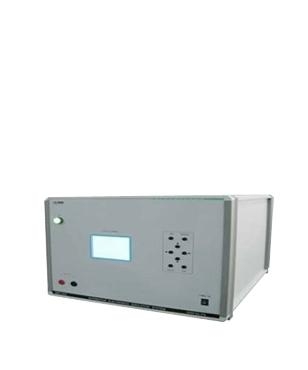

汽车电压跌落模拟发生器

型号： JYP2b-P4
品牌： 3ctest
原产地： 中国
产品描述.产品介绍
汽车电压跌落模拟发生器JYP2b-P4专门用于车辆电子设备的抗扰度测试,波形完全满足ISO-7637-2(2004版)标准中P2b和P4脉冲要求. 脉冲P2b 则是电动机运转情况下，点火开关突然断开所产生的脉冲., 脉冲P4 是接入大负载（如空调打开） 或者给内燃机启动电机加电引起电源系统的电压变化。内置33V\75A可编程直流电源．
标准
ISO-7637-2：2004
优点
参数

型号 JYP2b-P4
P2b 12V系统 24V系统
UA测试电压范围 13.5V±0.5V 27V±1V
US脉冲电压 10V 20V
td脉冲持续时间 0.2---2s(0.1s/步)
t12电压跌落时间 1±0.5ms
tr脉冲上升时间 1ms±0.5ms
t6电压延迟时间 1ms±0.5ms
源阻抗 10mΩ以下
N允许重复次数 1---99次
脉冲间隔 0.5min~5.0min
Imax最大负载电流 27A 54A
P4 12V系统12Vsystem 24V系统24Vsystem
UB稳定电压 12V±0.2V 24V±0.4V
US第一电压跌落幅度 6V—7V(0.1V/步) 12V—16V(0.1V/步)
UA第二电压跌落幅度 2.5V---6V(|Ua|≤|Us|) 5V---12V(|Ua|≤|Us|)
t7第一跌落电压稳定时间 10ms—45ms(1ms/步) 5ms—100ms(1ms/步)
t8由第一跌落到第二跌落过度中的上升时间 ≤50ms
t9第二跌落电压稳定时间 0.5s—20s(0.1s/步)
t10自稳定电压到第一跌落电压过度的下降时间 5ms 10ms
t11自第二跌落向稳定电压电压过度的回复时间 5ms—100ms(1ms/步)
脉冲间隔时间 1~5分钟
源阻抗 10mΩ以下
N允许重复次数 1—99次
负载电流 15A 30A
本机工作电源 AC220V±10% 50/60Hz
外形尺寸 460×520×310mm
重量 约25kg
保护功能 带过热保护，过电流保护，过电压保护功能
根据客户要求，可以定制满足通用、福特、大众、丰田、日产、现代等众多汽车厂家的测试标准。

汽车阳光模拟器


型号： ALTAS
品牌： ALTAS
原产地： 美国

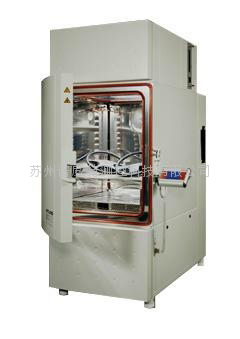

Atlas公司SC600 阳光模拟测试箱--上海/苏州/无锡/南京/天津/北京/武汉/西安/杭州/济南/广州/宁波/嘉兴/常

ATLAS SC600 阳光模拟测试箱, 采用金属卤素灯（MH）与全辐照金属卤素灯（MHG）来模拟进行完整部件与成品的室内及户外加速老化测试。MHG灯可以在一定范围内调节强度输出，但并不显现某波长点（段）的峰值现象，这与MH灯不同。因为光谱灵敏度不同，这些峰值会产生差异较大的测试结果。MH灯常用于进行热负载测试。所有SC系列仪器均适用于模拟阳光的实验室测试，MHG灯尤其适用于老化测试。SC340、SC600、SC1000及SC2000可用作全能型气候测试箱。

为客户量身定制阳光模拟老化系统和步入式环境箱，适用于整车曝晒和太阳能电池组件的测试。

依据标准DIN75220/ASTM全光谱汽车阳光模拟老化试验进行设计。用来确定聚合物的汽车结构部件在其原来结构位置和装配方式上的老化特征。用户可通过此测试对零部件或整车在照射后性能的更改进行评估,包括形状、颜色、光泽度、手感、强度、密着性的改变以及在人工全辐照、热/冷和湿度作用下各种不同的热膨胀结果进行评定。可以应用于不同领域，这些包括：辐射试验、老化、寿命和材料试验等

    我们可以调整的系统以不同的设计适应客户要求，在厂房，气候箱和风洞中配备广泛的附加设备。

产品特点：

具有4种不同容积的大型测试箱，可测试表面积较大的试样（如安全气袋）甚至是大型部件（如仪表板、缓冲器、侧板等）
　可单独设置主要参数如全波长、温度与湿度
　易于操作的通讯与控制组件高性能的程序可灵活设计测试规范，满足用户独特的测试要求
　易于操作的触摸屏、
　控制并显示辐照度、箱温、湿度及露点
　程序控制的加热与冷却速度
　微处理器控制

光照系统技术指标：

辐照度： 大于1150瓦/平方米

辐照面积： 5000 x 2000 mm（可根据客户要求定制）

测试区域内均匀性： + / -5 ％ ，离地面1米高，每0.5米一个测试点，传感器放在格子中间。

调节范围： 50% – 100%。

光谱分布： 类似的全球辐射标准CIE Publ.85, Tab.4

移动性： 系统可以实现远程控制，每组灯也可以实现单独控制。

MHG灯由电子稳压系统(EPS-Modul 4000/2500)来控制.

稳定的输出功率：在功率输出方面，这能补偿所有电气因素对灯所造成的影响，可以改善灯的性能。比如说整体功率的波动，单个灯的性能（极端电流和电压）以及电老化所带来的影响。 极低副照调制调节(<+/-1%)，这提供了和自然太阳辐射相当接近的稳态光源。

技术参数：

　光源：1 x 1500WMH灯 / 1 x 2500W MHG灯
　滤光片：室外/室内
　辐照度控制：800-1200MG/M2；可调辐照度（280-3000nm）
　RH控制：自动
　温度范围：有辐射时10-80%；无辐射时10-90%
　温度控制：自动
　同时控制箱内温度及BPT或BST：只自动控制测试箱温度，可选BST
　试样架类型：用户自定义
　曝晒测试面积：3000cm2（465in2）
　试样夹：测试箱体积（80 x 80 x 96.5cm）
　电源：400V±10%, （3, N, PE）AC, 50Hz (可提供60Hz或其它电压)
　水流量：
试样喷淋：工业用水
　尺寸（L x W x H）：108.5 x 165.5 x 238cm
　底座：165 x 350cm
　重量：675kg (1488lb)
