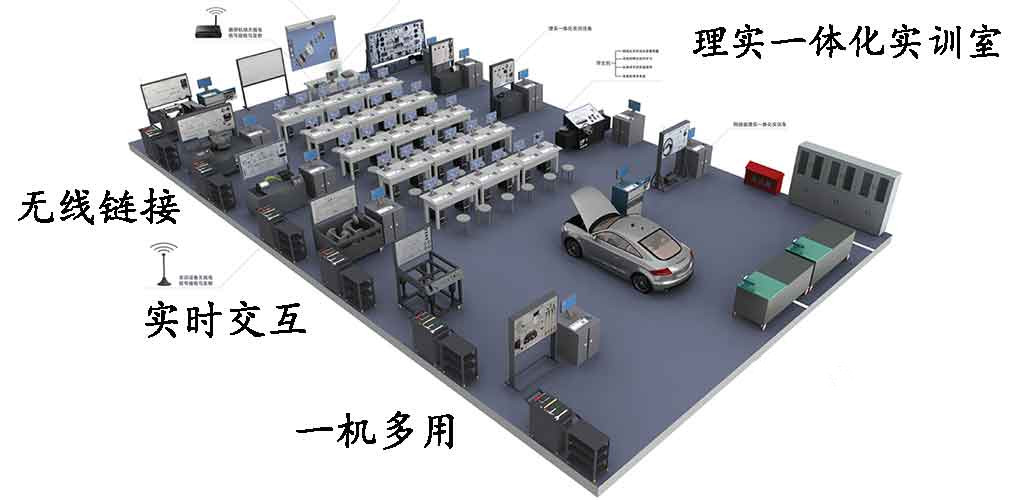

理实一体化实训室整体解决方案设计理念，汽车总车理实一体化实训室

雪佛兰科鲁兹轿车整车理实一体化实训系统

型号:JY-ZCL001

整车理实一体化实训系统由两部分组成:雪佛兰克鲁兹轿车和8块数据采集示教板

一、整车

1、配备2013款1.6LED 的全新雪佛兰科鲁兹自动档轿车，标准配置。
2、对整车的8个部份分别加装数据采集板，数据通讯板和执行故障设置的电路板，这8个部份是：发动机、空调系统、自动变速器、ABS/EBD制动系统、舒适与安全系统、起动电源系统、灯光雨刮音响系统、仪表系统。
3、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

4、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

5、实验台配备详细的使用实训指导书和电子版的维修手册。

6、实训台配有多种故障设置系统：手动开关，无线摇控和智能化故障设置和考核系统，隐蔽故障设置装置，能够方便快捷的对各系统断路、虚接信号等故障设置
二、理实一体化软件部分
雪佛兰科鲁兹整车理实一体化软件部分与加装了数据采集板、数据通讯板和执行故障设置的电路板的雪佛兰科鲁兹车配套使用，整车理实一体化软件包含了如下8个部分的模块，这个部分为别为发动机、空调系统、自动变速器、ABS制动系统、舒适与安全系统、起动电源系统、灯光雨刮音响系统、仪表系统。
1、理论知识模块：利用Flash动画和文字说明分别介绍各个系统的基础知识。包括各部分的结构组成，各传感器与执行器的工作原理与功能等。
2、结构学习模块：在3D虚拟现实环境下，演示空调系统、ABS制动系统、灯光系统、安全气囊的组成，各系统可以任意放大或缩小，360度旋转等。对起动机和发电机进行三维互动拆装，学习拆装顺序，对各零部件进行任意放大和缩小，可以360度旋转。

3、测量软件模块。8个部份分别配备8套测量软件软件模块，功能如下：
a测量软件界面上配备电路图，电路图上设置测量端子，测量端子上的数据与整车对应位置测量点的参数实时同步保持相同；
b软件界面上配备了虚拟万用表，用于测量实时变化的频率、时序、电压、电阻、开关信号等实训台的实际参数。配备多通道虚拟示波仪用于测量轿车传感器或执行器的实际动态波形。
c教师可以在测量软件界面电路图上直接设置故障，设置的故障通过发射与接收系统控制雪佛兰科鲁兹轿车产生故障。设置几种类型的故障：虚接故障、断路故障、短路故障、模拟故障。
d故障说明。设置故障以后，对故障现象按照解码器故障码的方式进行故障现象描述。
f传感器与执行器学习。点击软件界面上电路图的传感器或执行器图标,屏幕上出现被点击传感器或执行器部件的三维动画图、解剖结构图、电路原理图、标准波形图和安装位置示意图。
e软件界面上查询电子版的原厂维修手册，找出所查询的电路图等，训练学生使用原厂维修手册修车的能力。
f模拟实车故障诊断测量的过程。点击软件界面上电路图的传感器、执行器图标，出现传感器、执行器部件在实车上安装位置照片，在照片上可以利用虚拟万用表测量传感器、执行器的参数，利用虚拟示波仪测量传感器或执行器的波形。也可以将传感器或执行器的插头拔下，测量其参数

4、试验指导书模块

指导书中列出实训台实验项目和实验步骤。试验指导书中包括文字、图表、示意图等。配备学生工单，学生按照工单中分配的任务和试验步骤进行试验。

5、考评模块

a可编辑试题及答案、试题存盘、导入试题。每道试题包括的信息：试题序号、试题描述、答案、是否要求答题限时、限时时间、答案输入次数限制。b可对班级每个学生的考试成绩进行统计，形成班级成绩报表（学生姓名、报考级别、考试成绩）。c能自动收卷、自动阅卷，能对考生的考试情况和考试成绩进行统计，帮助教师准确、全面地了解学生对各课程内容的掌握情况

6、以上各个模块为网络版软件，C/S构架，60个节点。
