| 汽车院校专用品整车解剖模型大小货车汽车综合图文说明 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 来源：上海嘉育汽车教学设备网 发布时间：2020-03-02 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

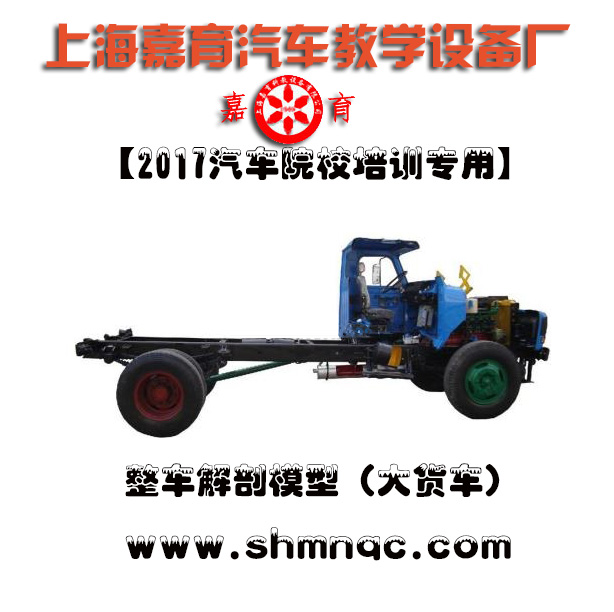

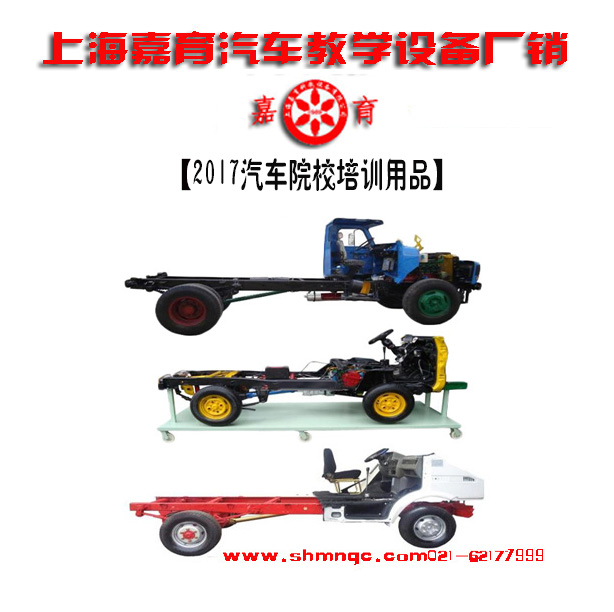

整车解剖模型（大货车）图文说明，2017最新的汽车院校培训专用品，整车解剖模型（大、小货车）汽车综合底盘解剖模型
一．产品说明 本实训系统以原厂汽车总成（拆卸后厢）实物为基础，解剖各系统关键部位，剖面涂不同颜色，突出结构层次，可对汽车各系统进行原理与结构展示。 适用于各类型院校及培训机构对汽车各系统结构理论和维修实训的实训教学需要。 二．主要用途 1．适用于各类型院校及培训机构对汽车各系统原理与结构展示教学需要。 2．适用于汽车职业技能鉴定考核的需要。 3．适用于汽车各系统的结构与原理认知、拆卸和装配检测提供标准参照物等教学需要。 三．结构组成 解剖的发动机、变速器、驱动桥、车架与对半解剖的车身总成（包含系统各总成及内外附件等）、电动机、移动式的安装底座等、台架操作说明书等附件。 四．功能特点 1.进行汽车各系统的原理与结构展示。 2.减速电动机驱动发动机，动态演示动力驱动与传动系统工作过程。 3．车身电器系统工作正常，动态演示车身电器系统各工况。 4．各总成解剖关键部位，剖面涂不同颜色，突出结构层次。 5．配套安装底座。 6．安装底座采用钢性结构焊接，台架表面采用烤漆工艺。 7．配套使用说明书及实训指导书。
五．解剖部位明细： 缸体（活塞与曲轴运行外可观察）； 气门室盖（凸轮轴运行外可观察）； 气缸盖（进排气门运行外可观察）； 进排气歧管与滤清器； 发电机与水泵； 正时机构（正时机构运行外可观察）； ▲变速器解剖部位： 换档同步（运行外可观察）； ▲车身解剖部位： 对半解剖，副座侧2车门内外解剖（运行件外可观察）； 前盖对对半解剖，（外可观察发动机与变速器运行）； 后盖对对半解剖，（外可观察行李箱内部器件）； 前后保险杆对半解剖； ▲仪表台解剖部位： 解剖工具箱侧位置，外可观察空调与其他电器件； ▲悬架解剖部位： 解剖副座侧前后车壳位置，外可观察前后悬架器件； ▲保留部位： 电器件的线路完好正常； 车顶完好； 司机侧车身完好； 车轮完好； 六．外形与颜色 设备外形：原车参数 七．技术指标 1.电源：220V 2.工作温度：-40℃～+50℃ 3．主机：原车装置 4．电动机：220V/250W 15转/分 5．漏电保护开关：DZ47LE-32
整车解剖模型（小货车）图文说明
[产品分类]：汽车实物解剖模型 一．产品说明 本实训系统以原厂汽车总成（拆卸后厢）实物为基础，解剖各系统关键部位，剖面涂不同颜色，突出结构层次，可对汽车各系统进行原理与结构展示。 适用于各类型院校及培训机构对汽车各系统结构理论和维修实训的实训教学需要。
1．适用于各类型院校及培训机构对汽车各系统原理与结构展示教学需要。 2．适用于汽车职业技能鉴定考核的需要。 3．适用于汽车各系统的结构与原理认知、拆卸和装配检测提供标准参照物等教学需要。 三．结构组成 解剖的发动机、变速器、驱动桥、车架与对半解剖的车身总成（包含系统各总成及内外附件等）、电动机、移动式的安装底座等、台架操作说明书等附件。 四．功能特点 1.进行汽车各系统的原理与结构展示。 2.减速电动机驱动发动机，动态演示动力驱动与传动系统工作过程。 3．车身电器系统工作正常，动态演示车身电器系统各工况。 4．各总成解剖关键部位，剖面涂不同颜色，突出结构层次。 5．配套安装底座。 6．安装底座采用钢性结构焊接，台架表面采用烤漆工艺。 7．配套使用说明书及实训指导书。
五．解剖部位明细： ▲发动机解剖部位： 缸体（活塞与曲轴运行外可观察）； 气门室盖（凸轮轴运行外可观察）； 气缸盖（进排气门运行外可观察）； 进排气歧管与滤清器； 发电机与水泵； 正时机构（正时机构运行外可观察）； ▲变速器解剖部位： 换档同步（运行外可观察）； ▲车身解剖部位： 对半解剖，副座侧2车门内外解剖（运行件外可观察）； 前盖对对半解剖，（外可观察发动机与变速器运行）； 后盖对对半解剖，（外可观察行李箱内部器件）； 前后保险杆对半解剖； ▲仪表台解剖部位： 解剖工具箱侧位置，外可观察空调与其他电器件； ▲悬架解剖部位： 解剖副座侧前后车壳位置，外可观察前后悬架器件； ▲保留部位： 电器件的线路完好正常； 车顶完好； 司机侧车身完好； 车轮完好； 六．外形与颜色 设备外形：原车参数 七．技术指标 1.电源：220V 2.工作温度：-40℃～+50℃ 3．主机：原车装置 4．电动机：220V/250W 15转/分

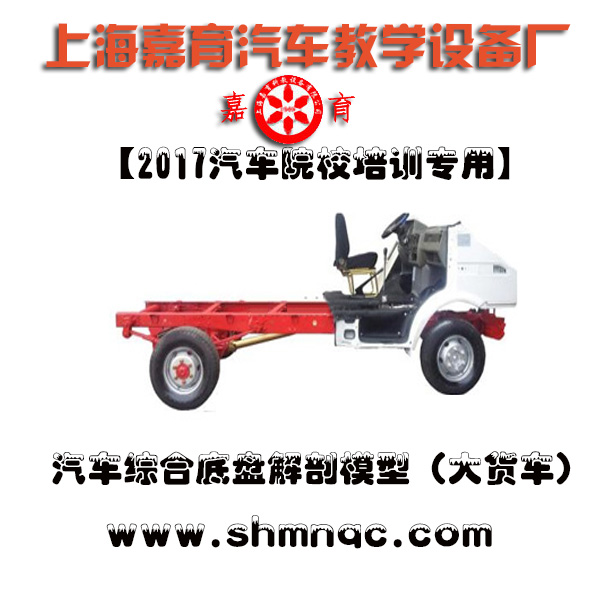

5．漏电保护开关：DZ47LE-32 汽车综合底盘解剖模型（大货车）
[产品分类]：汽车实物解剖模型
该设备采用汽车底盘各系统（拆卸车外壳）为基础，充分展示汽车底盘各系统的组成结构。 包括汽车前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系等系统、安装脚轮的可移动式台架等组成。 二、功能特点 1.安装真实的汽车底盘各系统（包含前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系），充分展示汽车底盘各系统的组成结构。 2.可真实对汽车底盘各系统展示与拆装实训。 3.经解剖的手动变速器可动态演示与检测，减速电动机输入动力，变速器可进行换档操作及动态测试。 4.电机驱动方向助力泵，真实演示助力转向工作过程。 5.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。汽车驾驶模拟器
三、技术规格 外形尺寸：2500×1600×1500mm(长×宽×高) 电源：220V 工作温度：-40℃～+50℃ 主机：原车装置 电动机：220V/250W 15转/分 漏电保护开关：DZ47LE-32 颜色：7032 钢管：40*40*3mm
移动脚轮：100*50mm
|
