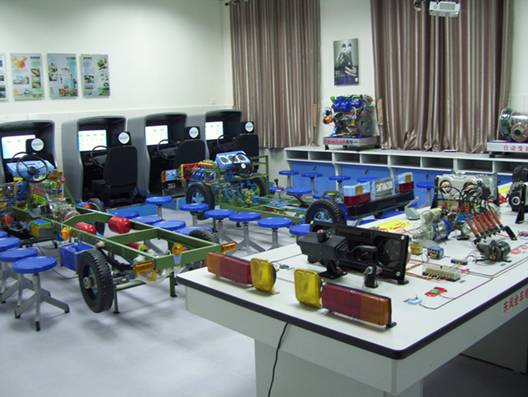

基础配置

1

汽车部件模型摆放展示柜

规格：70*60*80mm

材料：采用铝木结构制作

个

8

2

多功能操作台

材料：采用铝木结构制作

规格：1200*60*780mm

组

2

汽车机械基础教学设备

3

3.1桑塔纳发动机模型

基础部件生产为一次性压铸成型，关键部位用实物介入，彩色配置，光电组合。其中发动机总成插入220V电源，整机可自动演示，学员可以通过灯光的闪现清楚的看到点火，喷油次序，各冲程活塞的行程位置及曲轴角度变化。具有拆装便捷，运转灵活，示教方便，演示时插上220V电源，启动点火开关，学员可以清楚的看到动力经发动机到，离合器，变速器，传动轴至后桥，到驱动轮等传递过程各部件间的配合动作，达到教学的目的。

套

1

3.2别克发动机总成模型

3.3桑塔纳变速器手刹总成

3.4桑塔纳离合器总成模型

3.5桑塔纳转向机总成模型

3.6桑塔纳盘式制动盘

3.7磁电式启动机模型

3.8交流发电机模型

3.9前驱动桥总成

3.10后轮毂总成模型

3.11分动器总成模型

3.12桑塔纳分电器模型

3.13后驱动桥总成模型

汽车系统理论基础教学设备

4

桑塔纳电子控制燃油被摄系统

本品采用铝合金框架，表面采用彩色有机玻璃压膜成型，线路流程方向灯光演示，程控教鞭控制，转动式字幕显示。规格：1200 X 800 X 200 mm；电源：12V直流电源。使用方法：将板面电线接在电源上（红色为十级）将教鞭插入孔内（电源指示灯亮），按下教鞭上按钮开关即可演示。

套

1

桑塔纳电控点火系统

桑塔纳液压离合器

桑塔纳电控汽油供给系统

桑塔纳变速器传递线路

桑塔纳液压制动系

桑塔纳电动机械汽油泵原理

汽车电气基础教学设备

学生实操考核电器及工具

驾驶模拟训练设备

5

桑塔纳全车仿真电路试验台

技术参数：该试验台集成桑塔纳轿车车身所有电路系统为一体，设置有全车电线束、仪表盘、各种开关、前后灯光分电器、点火线圈、调节器、继电器、中央线路板，中央控制器、节气门组件，均用实物装成，各缸点火清楚可见，各缸喷油灯光显示、转速可快慢调节，自动充电，电喷、ABS各传感器和招待器均可用万用表测试电压或电流信号，教师在实验台上任何部件制造故障由学生自行排险，拆掉各路保险丝、继电器、台面上电器接头，由学生按照电路图自行安装可达到掌握汽车一般故障排除的方法。

台

1

6

启动系统示教板

该示教板由启动机总成、拆件、结构为一体、操作显示面板电气原理及电控柜、可移动支架等组成、具有结构紧凑、操作方便、安全可靠、教学直观，具有启动系统运转及显示功能。

台

1

7

汽车灯光系统示教板

技术参数： 1、应用原车配件：按照原车位置布置。并配有相应的大型彩色电路图。直观明了，方便教学。 2、各灯光仪表工作正常，所有开关齐全。 3、设置电压检测端子，可用专用仪器仪表检测。 4、通过触摸式故障板设置实际故障，便于考核，可以通过故障的判断和排除，让学生充分理解灯光系统的工作原理。

个

1

8

安全气囊系统示教板

技术参数：采用原车实物；可分别模拟左、右路及双路共同碰撞时的工作状况；可循环演示气囊的爆开过程；可对传感器进行检测，可设置故障，配电脑检测端子。采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。

个

1

9

点火系统示教板

技术参数：应用原车配件；按照原车位置布置。并配有相应的电路图。直观明了，方便教学。把现有的三种点火方式结合在一起，可直接观测点火系统的改进及汽车的发展。设置电压检测端子，可用专用仪器仪表检测。通过触摸式故障板设置实际故障，便于考核，可以通过故障的判断和排除，让学生充分理解点火系统的工作原理。

个

1

10

汽车防盗系统示教板

技术参数：应用原车配件，设置带有脉冲转发器的汽车钥匙、识读线圈、防盗器ECU(J362)。带可变代码的发动机ECU(J220)以及防盗器警告灯。通过通信协议代码设置，可以锁止、复制钥匙，实现防盗功能的演示。

个

1

11

电子巡航系统示教板

示教板采用凌志ES300汽车巡航系统实物,配有电子巡航控制单元、巡航控制开关、制动开关、手刹开关、档位开关、巡航电机、节气门、组合仪表等。该示教板能满足巡航系统的结构组成及工作原理等教学需求，适合于各级别学校的培训和考核。

个

1

12

发动机冷却系统示教板

组成： 透明发动机缸体、直流DC＋12V电机驱动、模拟电子风扇、水泵总成、散热器、膨胀水箱、模拟节温器、全车水管、暖风水箱、节气门总成、线路图、可移动台架、使用说明书、DC12V电源

个

1

13

音 响 示 教 板

国产DVD播放和收音播放功能，四声道输出，电动天线、彩色板面、线路图、外接端子检测各电路电压信号、故障设置功能，便于学生考试、外接端，接插式故障排险、可移动台架

个

1

14

交流发电机

技术参数：汽车专用，通过对交流发电机的拆装，用电流表与充电指示灯判别充电系工作状态，以检测学生的动手实践能力。

台

5

15

起动机

技术参数：三相异步电动机。通过对电动机的拆装，检测启动系统工作状态，以检测学生的动手实践能力。

台

5

16

汽车维修工具套装

包含内六角扳手、批头、批头接杆、螺丝批、美工刀、电笔、卷尺、两用扳手、钳工锤、尖嘴钳、钢丝钳、水泵钳、棘轮扳手、活络扳手、胶布。

套

5

17

PROVA-801台湾泰仕数字万用表

技术参数：0.04% 直流及 0.2% 交流最佳准确度,60,000解析度(4 5/6 位),10KHz 频宽(最大),快速AVC/ACA反应,双通道量测如同双通道示波器,(电压 + 电压，电压+电流),频率(Hz)+波宽(%)同时显示，主要用于对汽车个示教板的中设置的传感器信号进行测量。

个

2

18

ZK-QLA型单屏汽车驾驶模拟器

频率响应：100HZ-12.5DHZ

台

14

信噪比：≥40dB

抖晃率：≤02%

单人座外形规格：1500*860*1600mm

重量：150kg

计算机配置：主机电源P350w，华硕主板，CPU AMD180 双核

，内存 KingMax 2G DDR3

，硬盘160GB，nvidia210独立显卡，分辨率1440*1080，显示器27寸液晶

驾驶座舱：由转向器、方向盘、油门、离合器、脚刹车脚踏板等操纵机件及座椅等组件组成；其中座椅为皮制座椅，要求配有三点式安全带。前后可调。模拟器外体材质为高强度玻璃钢一次性铸造成型。*转向机构、节气门、脚制动，手制动等传感系统需采用日本原装进口电子传感系统！信号传输与转换均为模拟数字量，输出的指令信号必须随同三维视景的声音、视像同步变化，滞后不得大于于20毫秒。各硬件设施要求力度变化，力度适合10-60岁使用，转向器转向范围不小于0-720°（数字量分级不小于180脉冲/圈），反映灵敏，能够自动回正离合器结合、分离、半联动状态感觉明显，分级输出，或无级输出。

模拟车辆选择：软件中必须要求有自动挡吉普车，自动挡小汽车，手动挡小车，手动挡吉普车，手动挡大

货车，手动挡大客车等20种以上车型。

模拟天气选择：设置了“晴天”，“雪天”，“雨天”，“黑夜”，“雾天”等气候条件，训练学员对于各种不同天气的适应能力。

理论知识添加功能：采用最新（2007年4月公布的最新标准，四选一）标准化试题，题库里共有1500道试题，另外还可以添加地方题库。

教学视频功能：利用该功能，可以播放汽车培训教学录像。 例如，系统提供最新的8种交通警察手势信号（原交通警察手势为11种）教学录像，离合器工作原理录像、软件教学录像、科目二教学录像等等。

回放功能：训练结束后，学员可以以俯视的方式查看最后3分钟的驾驶过程，从而仔细分析错误驾驶发生的原因，以便以后改正。

必须能够演示786种以上实际道路训练场景

可加中央控制台（一台主机控制其他学生端训练场景，实时监控）

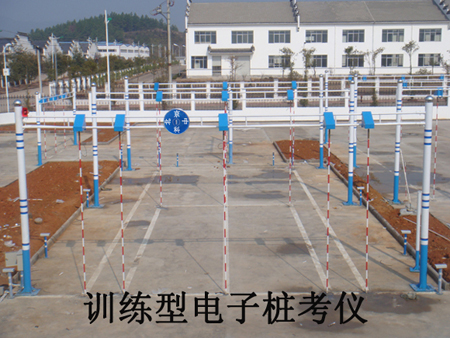

符合JT/T 378-2005标准的科目二与桩考

变速器：为桑塔纳六档变速。

19

ZK-OH2三屏汽车驾驶模拟器

计算机配置：主机电源P350w，华硕主板，CPU; CPU AMD180 双核

，内内存 KingMax 2G DDR3，硬盘160GB，2付nvidia210独立显卡，分辨率1440*1080，3付显示器22寸液晶。

台

3

20

4D动感驾驶模拟器单座单屏

尺寸：带玻璃钢D188 x W75 x H150cm；
配置：动感平台、罗技方向盘1套；真车座椅1套；P4主机（内置独立显卡）；无线键盘、鼠标一套；内置低音炮音箱；42寸显示器；投币机可选。

台

1

21

汽车驾驶模拟器总控台

实时监控中央台

台

1

视频软件

22

汽车教学软件

QL-14P:基本操作；场地项目；跟车、超车、让超车；复杂路段；综合道路等等

套

1

汽车底盘结构

挂图

23

桑塔纳轿车构造挂图128F

发动机、底盘

大篇幅，布料制作

套

1

24

室内布线

汽车试验台设备用电线路布置

套

1
