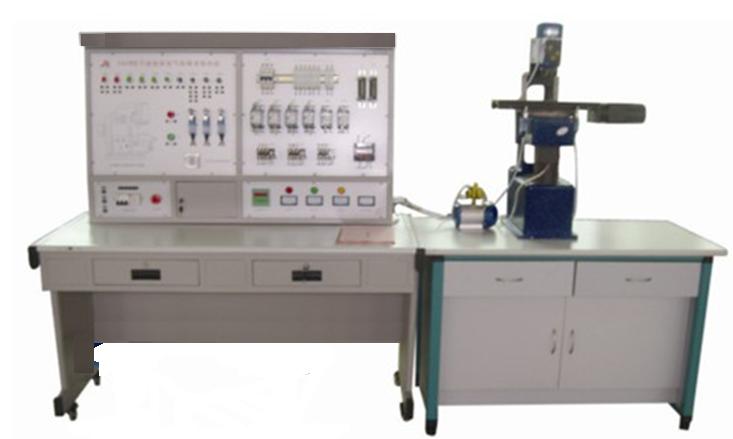

JY-M7120型平面磨床电气技能实训考核装置(半实物)

本装置由电源控制部分、M7120型磨床机床电气控制部分、仿真机床构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等,机床电气控制部分把整台机床内部电器装在正面面板上,能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点,供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位,熟练掌握机床电路工作原理,其是维修电工初、中、高级技能鉴定的理想设备。
技术性能

1、输入电源:三相四线(380V±10% 50Hz)
2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)
3、装置容量:<1KVA
4、重 量:150kg
5、外形尺寸:1400mm×700mm×1500mm
二、装置构成
(一)主控屏
1、三相四线电源输入,通过漏电保护器接通总开关。
2、设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。
3、实验兼报警记录仪(实验管理器):平时作为时钟使用,具有设定实训考核时间,定时报警、切断电源等功能。
(二)机床电器装载板:安装机床电器、故障设置盒及故障测试孔。
(三)实训桌:桌体为铝木结构
(五)电气部分的操作,能实现M7120型磨床各种运动
(六)机床电气线路的所有接点,在装置的面板上都有相应的测试点,便于检测故障
(七)控制屏的故障箱内设有16个开关,通过拨动故障开关可设置相应的故障点
三、设备配置
序号
名 称
数 量
备  注
          1
M7120型 磨床电气技能实训考核装置
1台

          2
XM7120型 磨床半实物模型(含实训桌)
1台
配有与电气部分的连接接口,通过电缆连接
四、实训项目与目的
1、熟悉常用低压电气的机构、原理;
2、通过观察机床模拟运动,了解机床的真实运动状况;
3、掌握机床电器控制原理及各种保护装置;
4、掌握机床常见故障发生部分现象及排除方法。
五、故障点设置一览表


故障编号
故障现象
故障编号
故障现象
1
机床无法启动
9
砂轮电动机无法启动
2
液压泵电动机无法启动
10
砂轮电动机无法启动
3
液压泵电动机无法启动
11
砂轮架无法上升
4
液压泵电动机无法启动
12
砂轮架无法上升
5
液压泵电动机和砂轮电动机都无法启动
13
砂轮架无法下降
6
砂轮电动机无法启动
14
砂轮架无法下降
7
砂轮电动机无法启动
15
电磁吸盘不能工作
8
砂轮电动机控制无自锁
16
电磁吸盘控制不能自锁
