JYKB-I便携式机械系统传动创新组合设计实验台

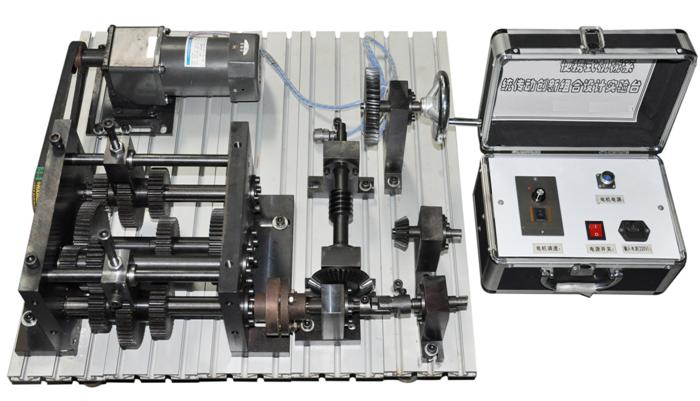

(一)、产品概述
便携式机械系统传动创新组合设计实验台,是根据各职业院校相关课程的教学大纲要求而研制的。学生可在铝合金型材结构的实训台架上拼装各种单级传动和多级组合传动方案,并对比分析不同方案的传动特点,提高学生动手能力和学习兴趣,加深对各种机械传动方案的理解。适用于各职业院校《机械设计基础》、《机械设计》、《机械原理》等课程的实训教学
(二)、配置及技术性能
1、本实训台主要由实训台架(采用铝合金型材结构)、交流减速电机、电源控制箱、各种机械零部件、配件等组成。
2、输入电源:单相三线~220V±10% 50Hz
3、外形尺寸:实训台架700mm×500mm×400mm,电源控制箱 250mm×165mm×155mm
4、交流减速电机1台:额定功率 60W,调速范围 0~50r/min
5、电源控制箱1个:内置交流减速电机调速器,给电机提供可调电源
6、机械零部件1套:主要包含蜗轮、蜗杆、四槽槽轮、圆柱齿轮、圆锥齿轮、带轮、链轮、皮带、链条、联轴器、十字万向节、轴承座等。
7、配件1套:主要包含内六角扳手、活动扳手、实训指导书等。
8、零件存放盒1套:存放各种机械零部件,便于学生实训操作和教师对实训设备的管理。
(三)、实训项目
1.单级传动
(1)V带传动
(2)链传动
(3)圆柱齿轮传动
(4)圆锥齿轮传动
(5)蜗轮蜗杆传动
(6)槽轮传动
(7)十字万向节
2.多级组合传动
(1)电机—V带—槽轮机构组合传动
(2)电机—V带—蜗轮蜗杆—链—槽轮机构组合传动
(3)电机—V带—槽轮机构—链传动组合传动
(4)电机—V带—十字万向节—蜗轮蜗杆—槽轮机构组合传动
(5)电机—V带—圆锥齿轮—九级变速器—联轴器—链—槽轮机构组合传动
(6)电机—V带—蜗轮蜗杆—链—联轴器—槽轮机构组合传动
(7)手轮—联轴器—链—槽轮机构组合传动
(8)手轮—圆锥齿轮—槽轮机构—链—蜗轮蜗杆传动组合传动
(9)手轮—V带—圆锥齿轮—链—槽轮机构组合传动
(10)手轮—圆锥齿轮—V带—九级变速器—十字万向节—链—槽轮机构组合传动
(11)手轮—圆锥齿轮—V带—蜗轮蜗杆—链—槽轮机构组合传动
