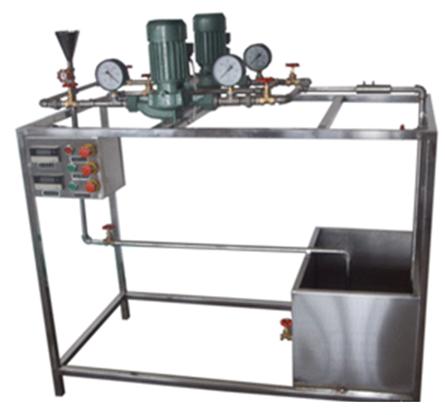

JYDR-02离心泵综合实验装置

实验目的:
1、适合于工程流体力学(水力学)教学实验。
2、了解离心泵的结构、特性及操作;熟悉离心泵的工作原理
3、掌握离心泵主要参数的测定方法,测量一定转速下的离心泵特性曲线。
4、泵串、并联实验
5、泵汽蚀实验
主要配置:
离心泵、蓄水箱、文丘里流量计、压力表、压差计、功率表、实验管道、阀门、自循环装置、不锈钢框架。
技术参数:
1、运行环境:温度0-400C,相对湿度:≤90%RH,电源:220V/50Hz,可连续操作
2、离心泵采用20SG2.5-15G型管道离心泵,额定功率:0.37KW,转速:2800r/min,吸程:8m,效率:34%,流量:2.5m3/h,扬程:15m,实验范围宽,能明显出现空化汽蚀现象。
3、压力表采用Y-100型量程为(0-0.6Mpa)
4、文丘里流量计流量:0~5.5 m3/h。
5、蓄水箱:约70L,不锈钢材质,当停止供水开启灌泵阀时,可使泵运行时出现汽蚀现象。
6、实验所用的流体—水为全循环设计。
7、电控箱,装有开关指示灯、功率表,对其中泵的功率进行显示。
8、其他:管路、阀门;整体框架:不锈钢材质。
9、外形尺寸:1650×650×1500mm。
