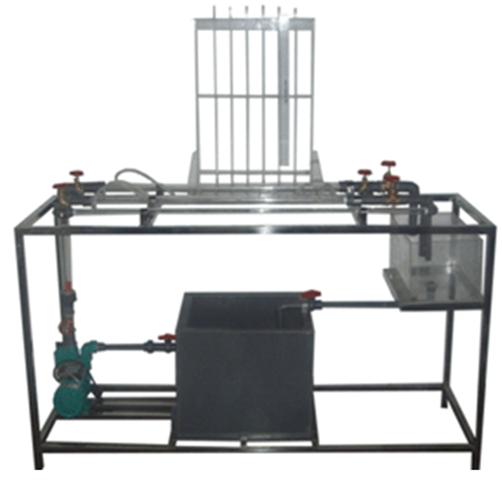

JYDR-04管路串并联实验装置

实验目的:
1、适合于工程流体力学(水力学)教学实验。
2、可用于测定管路阻抗,验证串、并联管路的流量分配规律。
主要配置:
水泵、测速管、实验管道、蓄水箱、计量槽、秒表、阀门、测压管、自循环装置、不锈钢框架。
技术参数:
1、运行环境:温度0-400C,相对湿度:≤90%RH,电源:220V/50Hz ,可连续操作。
2、采用低噪声无锈蚀环保型小水泵,流量:12L/min,扬程:10m,功率:90W。
3、实验管道:ф20 mm、ф35 mm、ф40 mm,各1根,长:1000 mm,有机玻璃制作。
4、蓄水箱:PVC经久耐用,而且防锈。
5、计量槽:透明有机玻璃制作,其上贴有计量刻度。
6、压差计:φ8X600mm,压差计内的指示液为水,无毒、操作安全。
7、实验所用的流体—水为全循环设计。
8、其他:管路、阀门、电路控制系统;整体框架:不锈钢材质。
9、外形尺寸:1400×550×1600mm。
