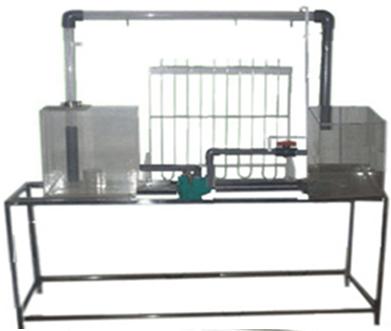

JYDR-09自循环虹吸实验装置

实验目的:
1、演示虹吸的成因和破坏及管中压强分布。
2、可用于虹吸原理及其应用的实验教学。
3、测量虹吸管真空度,并确定最大真空域,满足供定性分析虹吸管流动的能量转换特性。
主要配置:
虹吸管、蓄水箱、水泵、高位水箱、、测压管、阀门、自循环装置、不锈钢框架。
技术参数:
1、虹吸管径:φ30mm,高度:1000mm。
2、采用低噪声无锈蚀环保型小水泵,最高扬程:10m,额定流量:12L/min,功率:120W。
3、为了起动时虹吸管内抽真空充水,设有自吸抽气装置,操作简便。
4、测压计为透明有机玻璃,可显示测量各测点的真空度以及在管中的压强分布。
5、运行环境:温度0-400C,相对湿度:≤90%RH,电源:220V/50Hz,可连续操作。
6、测压管直径:φ8mm,压差计内的指示液为水,无毒、使操作更为安全。
7、实验所用的流体—水为全循环设计。
8、其他管路、阀门、整体框架:不锈钢材质。
9、外形尺寸:1200×500×1700mm。
