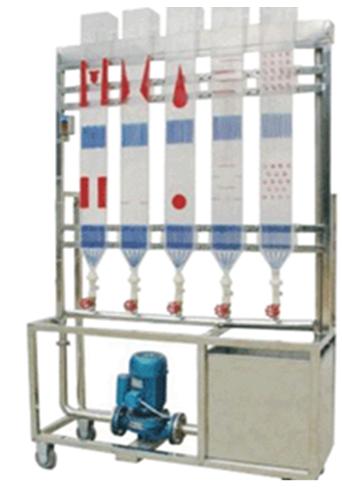

JYDR-11流动图形演示实验装置

实验目的：

1、演示流体经过不同边界情况下的流动形态，以观察不同边界条件下的流线、旋涡等现象，增强和加深对流体运动特性的认识。

2、演示水流绕流圆柱体、不同迎角机翼、突然放大、突然缩小流动形态。

3、加深对边界层分离现象的认识，充分认识流体在实际工程中的各类流动现象。

主要配置：

显示屏、水泵、掺气装置、水箱、光源、调节阀、不锈钢台架。

技术参数：

1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz。

2、水泵：最高扬程：15m，额定流量：30L/min，功率：370W。

3、掺气量多少及气泡大小由掺气装置可调。

4、显示面尺寸： 180×800 mm，有机玻璃制作。

5、灯光照明，大小气泡随水流的流动过程均清晰可见，动态效果好，图象生动直观。

6、器外罩及流场边界由色彩和谐的有机玻璃制作，加工精细，制作美观。

7、框架为不锈钢，结构紧凑，外形美观，流程简单，操作方便。

8、外形尺寸： 1600×500×1800mm。
