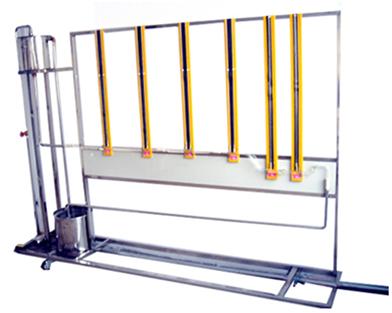

JYDR-19伯努利方程实验装置

详细介绍:

1.观察流体流经能量方程试验管时的能量转化情况；

2.对实验中出现的现象进行观察分析，加深对伯努利方程的理解；

3.观察各项能量（或压头）随流速或流量变化时的变化规律

功能：

1.观察流体流经能量方程试验管时的能量转化情况；

2.对实验中出现的现象进行观察分析，加深对伯努利方程的理解；

3.观察各项能量（或压头）随流速或流量变化时的变化规律。

主要配置：

恒压水箱、试验管（包含扩大段及弯管段）、测压管、流量计、回水管路、供水箱、供水泵、实验台架等。

技术参数：

1、水泵：不锈钢微型增压泵，功率：90W。

2、供水箱：容积大于30L，精致不锈钢材质。

3、恒压水箱：容积大于20L，精致不锈钢材质。

4、试验管：Φ20mm与Φ40mm，优质透明有机玻璃材质。

5、测压管：Φ8mm有机玻璃管，数量：五对，（也可根据客户要求选择四对或六对测压）。指示液为水，无毒、使操作更为安全

6、实验所用的流体—水为全循环使用设计，充分节约水资源。

7、实验台架为精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。

8、外形尺寸：1500×500×1700mm。
