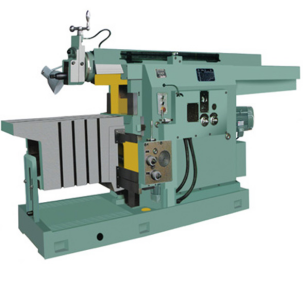

BC60100型牛头刨床

 BC60100牛头刨床详细介绍:该型号机床使用于刨削各种平面和成型面,适于单件和小批生产。 床身等关键件的回火、震动时效、超音频淬火等热处理工艺,使机床精度更稳定,使用寿命更长。主切削运动和进给运动均为齿轮传动,可无级调速,具有液压过载保险装置,转动平稳、超程量小、启动和停止灵活可靠、机床刚性好、切削力大、换向精度高、油温低、热变形小、精度稳定、能适用强力切削和连续工作的需要。

BC60100牛头刨床特点:机床具有设计先进,造型美观,性能可靠,精度稳定,操作简洁,维护方便。

  BC60100牛头刨床主要技术参数:

 型号

 BC60100 牛头刨床

 最大刨削长度(mm)

 1000

 工作台最大横向移动距离(mm)

 800

 滑枕底面至工作台最大距离(mm)

 400

 工作台最大垂直移动距离(mm)

 380

 工作台工作面尺寸(长×宽)(mm)

 1000×500

 刀架行程(mm)

 160

 刀架最大回转角度(°)

 ±60°

 刨刀柄最大尺寸(宽×厚)(mm)

 30×45

 滑枕每分钟往复次数   6级(mm)

 15、20、29、42、58、83

 工作台机动进给量范围

 水平进给10级(mm)

 0.3~3

 垂直进给8级(mm)

 0.15~0.5

 工作台快速移动速度

 水平进给(mm)

 3

 垂直进给(mm/min)

 0.5

 工作台中央T型槽尺寸(mm)

 22

 主电机功率(kw)

 7.50

 外形尺寸(长×宽×高)(mm)

 3640×1575×1780

 净重/毛重(kg)

 4870/5150

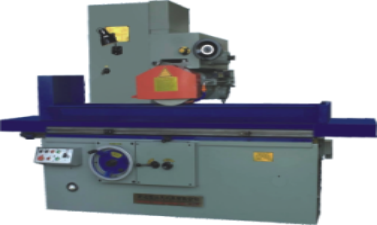

JD-M7130平面磨床

一、用途与特点:

JD-M71系列采用砂轮周边进行磨削,工作台纵向运动,魔头横向进给采用液压驱动,垂直进给采用快速升降,工作台快速运动采用缓冲装置,无撞击现像,结构先进。

二、技术参数

M7130技术规范

工作台工作面尺寸

长×宽(mm)

1000×320

磨削工件最大尺寸

长×宽×高(mm)

1000×320×650

砂轮尺寸

(外径×内径×宽)mm

350×127×40

砂轮转速

r/min

1440

磨头电机

功率KW

5.5

转速r/min

1400

磨头手轮

手轮每格mm

0.01

垂直进给

手轮每转mm

1

快速升降电机

功率KW

0.37

转速r/min

1440

油泵电机

功率KW

3

转速r/min

960

油泵

流量ml/r

100

最大工作压力Mpa

2.5

冷却泵电机

功率KW

0.125

转速r/min

2800

工作台速度

m/min

3—25

工作精度

mm/mm

1000:0.015

表面粗糙度

um

Ra0.63




JDM1420C型万能外圆磨床

一、主要用途和适用范围

 本机床适用于磨削圆柱形和圆锥形的外圆和内孔,也可磨削轴向端面,宜用于批量生产及各种机械加工行业使用,具有精度高、刚性强,磨削效率高,操作方便等特点,结构先进,造型美观。
        本机床的工作台纵向移动有液压和手动,砂轮架和头架可回转,外圆砂轮采用Φ400×40×Φ203,提高了磨削效率及砂轮耐用度。头架主轴可转动,砂轮架实现微量进给,液压系统部分采用低噪音专用油泵,供油平稳,噪音小,工作台液压往复,具有抖动装置,可实现小距离频繁换向功能,提高切入磨削工件时的表面质量

本型机床按顶尖距分有500750mm二种规格,用户可按需要选用。

二、技术参数

磨削直径范围

Φ4~200mm

磨削孔径范围

Φ13~80mm

最大磨削长度

750mm

最大磨削孔深

125mm

顶尖中心距

750mm

最大工件重量

50kg

工作台最大纵向移动量

800mm

工作台最大回转角度

-5°—+9°

工作台液压移动速度

0.1—4 m/min

工作台手轮-转移动量

6mm/r

头架主轴转速

60.85.230.120.170.460r/min

头尾架顶尖锥度

莫氏3号

头架卡盘直径

125 mm

尾架套筒移动量

25 mm

砂轮架快速移动量

20 mm

手轮-转砂轮架移动量

1 mm

微调捏手转-格砂轮架移动量

0.00125mm

砂轮轴转速

2230/1820 r/min

砂轮架移动量

150mm

砂轮规格

Φ350×40×127mm

内圆砂轮规格

Φ30×25×10mm

电机总容量

4.24kw

机床外形尺寸

2000×1420×1600

机床重量

2500KG

圆度

0.0015mm

圆柱度

0.005mm

粗糙度

Ra≤0.32μm


 JD-M2110 内圆磨床

一、功能特点:

1.机床的进给及补偿,由传动机构执行。进给系统具定程磨削功能,采用手动或液压二种进给方式。

2.工作台快退设有中停装置,快退距离可按需要   调整,以减小辅助时间。
3.工作台起动手把设有安全联锁装置,确保装卸和测量工件时的安全性。
4.机床砂轮轴最高转速为24000转/分,以提高磨削小孔时的质量。
5.用户特殊订货,可改装电主轴变频调速以磨削小直径内孔。

二、技术参数

磨削孔径

6~100mm

最大磨削深度

最小孔径时9mm     最大孔径时150mm

工件最大旋径

罩内260mm            罩外480mm

工作台最大行程

550mm

承载工件最大重量(含夹具)

50kg

床头最大回转角

20°

工件转速

180、250、355、500 r/min

砂轮转速

10000/24000 r/min

工作台运动速度

修整速度0.1~1 m/min

磨削速度1.5~6 m/min

进给分辨率

0.002mm

机床总功率

3.8kW

工件电机功率

0.45/0.75kW

砂轮电机功率

3kW

机床外形尺寸

2363mm×1260mm×1310mm

机床净重

1600kg

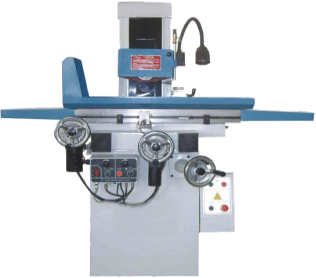

JD-M618系列卧轴平面磨床

一、功能特点:

1、机床结构合理,刚性好,外型美观,操作方便。

2、工作台横向运动采用可实现机械传动和手动传动。

3、工作台纵向移动可实现机械传动和手动传动。

4、可磨削各种平面或通过砂轮修形进行复杂形面的磨削,适于不需 机动进刀的磨削加工,公司根据用户需要配有永磁吸盘或电磁吸盘。

二、技术参数:

序号



规格参数

1

磨削工件最大尺寸(**)

460*190*195mm

2

工作台纵向移动量

500mm

3

工作台横向移动量

190mm

4

工作台面至主轴中心最大距离

335mm

5

工作台最大承受量

200Kg

6

工作台台面尺寸 (*)

460*180mm

7

工作台T型槽

14*1 mm*n

8

工作台速度(无级变速)

3-25 m/min

9

前后手轮进刀量

0.02/2.5/mm

10

前后自动进给(无级变速)

0.5-20mm

11

前后快速进给

144 r/min

12

砂轮尺寸 (外径*宽度*内径 )

180*13*31.75mm

13

主轴转速

50Hz2850rpm

14

调频电机

30-6000 rpm

15

磨头电机功率

1.1Kw

16

电机总功率

1.29Kw

17

表面粗糙度

Ra0.32μm

18

总输入功率

150w

19

加工表面对基面的平行度

300:0.005mm

20

X-进给器输出转速

0-225/

21

X-进给器尺寸

280*130*120mm

22

Y-进给器输出转速

0-120/

23

Y-进给器尺寸

280×130*1 20mm

24

前后自动运动电机

0.2Kw

25

左右自动给进电机

0.2Kw

26

机床外形尺寸(**)

1550*1150*1590mm

27

包装箱尺寸(**)

1020*1150*1760mm

28

毛重、净重

O.770.67T




JD-T68数显镗床

一、功能特点:

1.外观造型美观大方

2.床身、立柱、下滑座均采用矩形导轨,稳定性好

3.导轨采取自冷淬硬,耐磨度高

4.数字同步显示,直观准确,可提高工效降低成本

序号



规格参数

1

主轴直径

φ80mm

2

主轴转速

25-5309级)

3

主轴箱行程

650mm

4

工作台纵向进给速度(6级)

25-850mm/min

5

工作台快速移动

2500mm/min

6

工作台工作尺寸(长×宽)

1400(不带尾座mm

7

工作台承载重量

2.5T

8

主轴内锥莫氏

5#mm

9

主轴升降速度(无级调速)

216mm/min

10

主轴轴向行程

300mm

11

工作台横向进给速度(6级)

25-850mm/min

12

工作台纵向行程

1130×930 800×700mm

13

工作台横向行程

750mm

14

外形尺寸(长**高)

2700*1600*2100mm

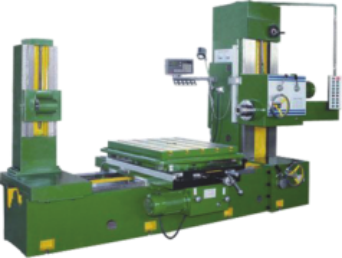

TPX6111B镗铣床

一、结构特点

u 机床总体布局为单立柱、侧挂箱、带固定式平旋盘,工作台在床身上进行纵、横向移动,机床具有很好的刚性、使用性能和较大的加工范围;

u 机床主运动、进给运动的变速均采用液压预选、集中操纵,节省了辅助时间,提高了加工效率;

u 主轴系统采用最优化设计结构、刚性好,适合于重切,并有较宽的转速范围供操作者使用;

u 主轴箱升降、工作台纵横向及回转运动的分配和各移动部件的夹紧、松开均采用电、液自动控制装置,控制菱形块机构、自动化程度高、操纵集中、夹紧力大、方便可靠;

u 前立柱导轨面,采用电接触表面加热自冷淬火、导轨硬度高、延长了使用寿命;

u 机床的水平导轨设有不锈钢拉板式防护罩,既美化外观、又可避免导轨研伤;

u 机床的各移动部件之间均设有电气互锁关系,即只允许有一个移动部件运动,而其它部件自动夹紧(主轴、平旋盘滑块除外),在进给箱和快速箱内分别设有保险结合子,当机床超负荷时,起安全保险作用;

u 机床的垂直坐标Z向(主轴箱升降)、横向坐标X向(工作台横向移动)、纵向坐标Y向都应装有英国球栅数显尺,并配有带记忆功能的数显表,读数精度为0.005mm,功能全、精度高;

u 机床电气控制采用日本进口三菱可编程序控制器,性能可靠;

u 工作台4×90°采用光学瞄准器,确保精确定位;

工作台面积

1100×960mm

工作台承重

2500kg

纵向行程(下滑座)Z

1000mm

横向行程(上滑座)X

900mm

回转速度

1r/min

主轴直径

110mm

主轴锥孔

莫氏6#ISO724 50#选项)

主轴箱行程Y

900mm

主轴最大扭矩

1225N.m

最大轴向抗力

12250N

主电机功率(1450r/min

7.5kW

主轴行程W

600mm

主轴中心到工作台面距离

0-900mm

主轴速度范围及级数

8-1000r/min 22

平旋盘最大扭矩

1960N.m

平旋盘刀架行程U

180mm

平旋盘转速及级数

4-200r/min 18

主轴每转、主轴、主轴箱、工作台进给范围、级数

当主轴8-400r/min0.04-6mm/r 18

当主轴500-1000r/min 0.01-1.88mm/r 18

平旋盘每转、滑块、主轴箱、工作台纵横向进给范围级数

0.08-12mm/r 18

主轴、主轴箱、工作台纵横向快速移动

2500mm/min

测量系统读数精度(XY坐标英国球栅)

0.005mm

加工精度

镗孔伸出<450

加工孔径φ50-240 H7

加工范围

钻孔φ50mm

平旋盘最大镗孔φ600mm

平旋盘车平面最大直径φ640mm

机床重量

13000kg

外形尺寸(长×宽×高)

4910×2454×2750mm

电气容量

15kVA

快速移动电机功率(1430r/min

3kW

主轴箱液压系统电机功率(1400r/min

0.37kW

工作台液压系统电机功率(1400r/min

0.75kW

导轨润滑电机功率

60W


JDDK77系列线切割

数控功能及软件:

1、切割自动跟踪

2、加工轨迹实时显示

3、输入方式:鼠标、键盘、网络传输

4、直线、曲线及其它非圆曲线插补功能

5、自动编程、比例缩放、加工轨迹二维或三维显示

6、任意停机、段未停机、预设程序段停机

7、检查任意程序段内容、可修改、插入删除任意程序段

8、检索、开启任意加工程序段的内容

9、加工面积自动计算、清角加工

10、镜像加工、图形平移、旋转复制

11、短路自动回退

12、导轮切点自动补偿

13ISO代码

14、兼容3B语言、兼容AUTOCAD/CAMDXF格式图形文件。

机 床 型 号

DK7720

DK7732B

DK7740

DK7763

工作台尺寸(mm)

250×420

360×670

780×540

700×1060

工作台行程(mm)

200×250

350×450

400×500

630×800

加工锥度(mm)

00-120/80

00-120/80

00-120/80

00-120/80

最大加工厚度(mm)

250

500(430)

500(430)

600(530)

最大切割速度(mm2/min)

≥90

≥90

≥90

≥90

电极丝直径(mm)

0.10-0.20

0.10-0.20

0.10-0.20

0.10-0.20

最佳加工面粗糙度(μm)

≤2.5

≤2.5

≤2.5

≤2.5

电极丝定行速度(m/s)

11

11

11

11

工作台移动脉冲当量(mm)

0.001

0.001

0.001

0.001

供电电源

50Hz,380V

50Hz,380V

50Hz,380V

50Hz,380V

机床消耗功率(KVA)

<2.0

<2.0

<2.0

<2.0

最大工作重量(kg)

200

400

450

1100

主机重量(kg)

800

1100

1800

2600

主机外形尺寸(mm)

1060×800×1100

1600×1300×1400

1600×1240×1400

2400×2250×1650

工作液

DX-1DX-4南光-1

加工精度

按GB7926-2005标准




  机床图片                      立柜式控制台                  台式控制台

EDM系列电火花成型机

一、机床特点:

1、主轴采用方形结构,V型导轨,具有刚性强,抗扭转,精度高,灵敏度好,伺服响应快和加工稳定等特点。

2、采用纵向床身,横向工作台,单立柱“C”型结构,主轴具有二次行车功能,增加了加工工件的尺寸范围。

3.铸件全部采用球墨铸铁,经过人工时效和充分自然时效处理,组织结构稳定;机床外观设计大方,加工精度高,坚固结实,具有极强的实用性能。

4、工作台(X、Y轴)采用精密贴塑耐磨导轨副支承导向,高精密的滚珠丝杠副传动定位,光栅数显显示,具有灵活、可靠,运动阻力小,运行吸振性好。使用寿命长的特点。Z轴采用滚动丝杆,自锁、稳定可靠。

5.主轴头采用直流伺服电机拖动、同步齿形带传动方式。

6.工作液循环过滤系统采用高效、低噪音泵和纸芯过滤器,可供快速供油、放油和充吸油。

7、机床工作液槽采用双开门结构,两个冲、吸油接头,方便工件装卡和加工。

8.X,Y,Z三轴配装精密直线光栅尺,Z轴采用闭环控制系统对读数误差进行系统补偿,确保优良加工精度.

9. 自动灭火器安全保护功能。

10. 机床配有通用电极夹头及安装工件必备的附件,提供用户选用附件。

11. 机床底部设有四只可调整底脚部件,方便机床水平调校;机床设有各类警示标记



机床型号

EDM300

EDM350

EDM450

EDM500

工作台尺寸

550×300 (mm)

650×350(mm)

700×400(mm)

800×500 (mm)

工作油槽尺寸   (mm)

950×520×320

1220×630×380

13968450

1240×750×500

左右行程      (X轴)

300(mm)

350(mm)

450(mm)

500(mm)

前后行程      (Y轴)

200(mm)

250(mm)

350(mm)

400(mm)

主轴伺服行程  (Z轴)

220(mm)

200(mm)

200(mm)

200(mm)

机头辅助行程(W轴)

200(mm)

200(mm)

200(mm)

250(mm)

电极板工作台最大距离

480 (mm)

550 (mm)

600 (mm)

540 (mm)

主轴最大负重

30(KG)

70(KG)

100(KG)

100(KG)

工作台面最大承载

500(KG)

700(KG)

1000(KG)

1200(KG)

机械重量

900(KG)

1400(KG)

1800(KG)

2200(KG)

电源型号

30NC

60NC

60NC

60NC

电源消耗功率

3.5KVA

6KVA

5.5KVA

5.5KVA

输出最大电流

30A

60A

60A

60A

最大加工效率

200mm3/min

500mm3/min

700mm3/min

700mm3/min

最小电极损耗

1%

1%

<0.5%

<0.5%

最佳粗糙度

0.5μm /Ra

0.5μm /Ra

≤0.3μm /Ra

≤0.3μm /Ra

显示分辨率

1/5μm可选

1/5μm可选

1/5μm可选

1/5μm可选

显示形式

LED显示

LED显示

液晶屏显示

液晶屏显示

总电源:

三相四线制

三相四线制

三相四线制

三相四线制

机床总功率

AC380V  5KVA

AC380V  8KVA

AC380V  8KVA

AC380V  8KVA

标准配置:台湾灭火器1只、石英工作灯1只、标准附件箱一套含1530中目磁性吸盘1 只;

50KG平动头1 只;


摇臂钻床Z3032X9/10型

Z3032X9/10摇臂钻床外形设计美观,结构合理,操作简单,易于维修,机床的导轨面经过精磨后高频淬火使机床的精度更高使用寿命更长,加工范围广,使用性能好,具有镗孔、攻丝、套丝、锪平面、钻孔、铰孔、扩孔等功能,广泛用于中小型企业机械加工。

主要技术参数

Z3032×9

Z3032×10

最大钻孔直径(mm)

32

32

主轴中心线至立柱母线最大距离(mm)

最大900最小260

最大1000最小300

主轴端面至底座工作台距离(mm)

980-260

1000-260

主轴转速级数(mm/r)

6     108—1000

6    108—1000

主轴锥度(mm/INCH)

MT4

MT4

主轴行程(mm)

120

120

摇臂回转角度

360

360

电机功率(kw)

1.5/2.2

1.5/2.2

机床重量(kg)

880

920

机床外形尺寸(长×宽×高)

1400×705×2020

1500×705×2020

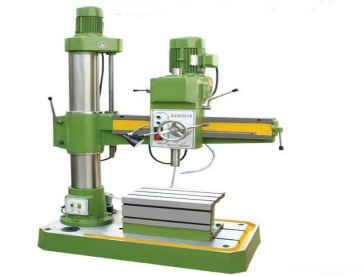

摇臂钻床Z3035×10型

Z3035摇臂钻床将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,摇臂自动升降,主轴自动进刀,生产效率高,广泛用于大中小型企业,乡镇和个体工业的机械加工。



Z3035×10型摇臂钻床主要技术参数如下:

项目

单位

ZQ3035×10

最大钻孔直径

mm

35

主轴中心至立柱母线距离

mm

1000-360

主轴端面至底坐台面距离

mm

1200-260

主轴行程

mm

200

主轴锥孔

莫氏4#

主轴转速

6

主轴进给量

3

功率

主电机

Kw

2.2

升降电机

Kw

0.75

冷却泵

Kw

0.09

包装外型尺寸(长*宽*高)

mm

1500×705×2200

净重/毛重

Kg

1100/1200

随机附件退刀楔,变径套工作台(550×450×400)

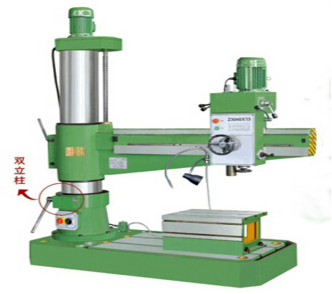

摇臂钻床Z3040×13型

主要特点:
    外观造型美观大方,总体布局匀称协调;
    采用机械变速,机械锁紧,操作简便;
    摇臂自动升降,主轴自动进刀,生产效率高;
    结构可靠,制造精良,保证了机床精度持久性。





主要技术参数

Z3040×13A (双立柱)

 Z3040×13

钻孔最大直径(mm)

40

40

主轴端面至工作台距离(mm)

260-1000

260-1000

主轴中心至立柱母线距离(mm)

360-1300

360-1300

 主轴行程 (mm)

200

200

 主轴锥孔 (莫氏)

4

4

 主轴转速范围 (r.p.m)

32-1220

32-1220

 主轴转速级数

12

12

 主轴进给量范围 (mm/r)

0.10-0.25

0.10-0.25

 主轴进给量级数

3

3

 摇臂回转角度 ( °)

360

360

 主电机功率 (kw)

2.2

2.2

 升降电机功率 (kw)

0.75

0.75

 机床重量 (kg)

1900

1700

 外形尺寸(mm)

1850×830×2320

1800×810×2300

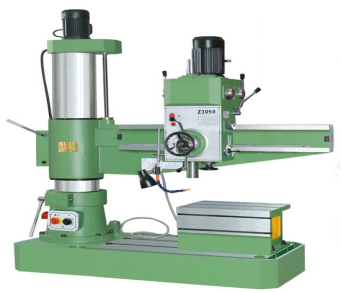

摇臂钻床Z3050×16型(机械型)


主要特点:
    外观造型美观大方,总体布局匀称协调;
    采用机械变速,机械锁紧,操作简便;
    摇臂自动升降,主轴自动进刀,生产效率高;
    结构可靠,制造精良,保证了机床精度持久性。



型号

单位

ZQ3050×16

最大钻孔直径

mm

铸铁50 钢件35

主轴中心至立柱母线

mm

1600~360

主轴箱水平移动距离

mm

1250

主轴端面至底座工作面

mm

1050~260

主轴行程

mm

220

主轴圆锥孔



莫氏5号

主轴转速(6级)

r/min

78、135、240、350、590、1100

主轴进给量6级

n

0.10 0.16 0.22 0.25 0.35 0.56

摇臂回转角度

360

主电机功率

kw

4

升降电机功率

kw

1.5

重量

Kg

3000

主机外形尺寸(长×宽×高)

mm

2170×810×2450





摇臂钻床Z3050×16型(液压)


 Z3050摇臂钻床是用途广泛的大型设备,该机工作效率高,加工误差小,经专业化设备连续加工,确保基础部件精良。Z3050钻床主要关键件选用高强度铸铁和特供钢材,采用液压预选变速机构,可节省辅助时间。液压50钻床有完善的安全保护装置和外柱防护,在结构设计方面和在制造过程中,还采取了一系列有效措施,使得机床的精度持久性和整机的使用寿命均为加大延长。

一、Z3050×16摇臂钻床的特点:

1、主要关键件选用高强度铸铁和特供钢材。
2、经专业化设备连续加工,确保基础部件精良。
3、采用液压预选变速机构,可节省辅助时间。
4、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵更为轻便快捷。
5、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。
6、16级主轴转速与进给可选配出经济高效的切削。
7、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。
8、有完善的安全保护装置和外柱防护。
9、在结构设计方面和在制造过程中,还采取了一系列有效措施,使得众鑫机床的精度持久性和整机的使用寿命均为加大延长。
10、新工艺涂装和不断改进的外观展示时代风范。

z3050摇臂钻床是一种用途广泛的万能性机床,是技术院校教学大纲上指定的一款型号。主要用于对大、中、小型零件进行钻孔、扩孔、锪孔、铰孔、锪平面和攻螺纹等工作。是一款通用化非常高,工艺成熟的常规钻床,为我公司的主打精品机床深受广大客户的欢迎。

二、技术参数:

规格与参数

Z3050×16

最大钻孔直径

50

主轴中凡线至立柱母线距离

350-1600

主轴羰面至底座工作面距离

320-1220

主轴行程

315

主轴锥孔(莫氏)

5#

主轴转速范围

25-2000

主轴转速级数

16

主轴进给量范围

0.04-3.20

主轴进给量级数

16

工作台尺寸

500×630

主轴水平移动距离

1250

主电机功率

4

重量

3500

机床外型尺寸(长宽高)

2500×1070×2840


JD-Y54插齿机

一、用途及工作原理:

插齿机是一种金属切削机床,是使用插齿刀按展成法加工内﹑外直齿和斜齿圆柱齿轮以及其它齿形件的齿轮加工机床。以插齿刀作为刀具来加工齿轮、齿条等的齿形,这种加工方法称为“插齿”。插齿时,插齿刀作上下往复的切削运动,同时与工件作相对的滚动。

插齿机主要用于加工多联齿轮和内齿轮﹐加附件后还可加工齿条。在插齿机上使用专门刀具还能加工非圆齿轮﹑不完全齿轮和内外成形表面﹐如方孔﹑六角孔﹑带键轴(键与轴联成一体)等。加工精度可达7~5级[1] ﹐最大加工工件直径达12米。

本机床用于加工内外啮合直齿圆柱齿轮,多联齿轮和其他凡可以用范成法加工齿形的零件。本机利用带有后角的成形刀具,以滚切发加工刀具模数与工件模数应相同刀具与工件分别装在相互平行的直垂轴上。


二、插齿机参数:

最大加工模数

6mm

工作台主轴孔锥度

1:10

刀具每往复行程圆周进给量

0.17,0.21,0.24,0.30,0.35,0.64

最大工件直径(外齿)

500mm

工作台上轴套凸缘外径

140mm

刀具每往复行程径向进给量

0.024,0.048,0.096

最大工件直径(内齿)

550mm

刀具最大行程

125mm

主电机

2.2kw   960转/分

最大齿宽(外齿)

105mm

插齿刀支撑面至工作台面距离

35~160mm

快速电机

0.6kw   1420转/分

最大齿宽(内齿)

75mm

刀架纵向最大移动量

510mm

冷却泵电机

0.15kw    2100转/分

刀轴轴线至工作台最大距离

350mm

调整齿高分度盘每格显示刀架移动量

0.02mm

外形尺寸(长*宽*高)

1750*1300*2060(mm)

工作台主轴的轴套外径

240mm

插齿刀的计算直径

100mm

机床净重

3500kg

工作台主轴锥孔小端直径

40mm

刀具每分钟往复行程数

83,120,170,240

让刀量(mm)

>0.50

精度等级

7级

表面粗糙度(Ra(μm))

1.6

包装

木箱

 J21S型系列开式深喉口冲床


用途
●适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。
●广泛应用于电器、仪器、车辆、机械、农机、五金等工业领域。
结构
●C型机身,方便装模与较大尺寸材料的加工。
●铸造机身,性能稳定。
●曲轴横放,维修方便。
●刚性离合器,结构简单。
●压塌式保险器,超载时可使整机不受损。
特点
●带式制动器,调整方便。
●较大喉口深度,适应于大尺寸板材的冷加工。
●结构简单,通用性好,操作与维修方便。
●属经济型压力机。

技术参数

J21S-16

J21S-25

J21S-25B

J21S-40

J21S-63

J21S-63A

J21S-100

公称力KN

160

250

250

400

630

630

1000

公称力行程mm

2

2.5

2.5

4

4

4

5

滑块行程mm

70

70

90

80

80

80

100

滑块行程次数(次/min)

110

65

120

50

50

50

40

最大装模高度mm

170

200

200

230

250

300

300

装模高度调节量mm

30

30

40

45

50

50

80

滑块中心至机身距离mm

500

500

500

500

600

600

600

工作台板尺寸
(前后×左右)mm

400×600

400×600

400×600

65420×650

440×670

470×750

570×860

工作台板孔尺寸mm

Φ120

Φ130

Φ130

Φ180

Φ180

Φ180

Φ180

工作台板厚度mm

50

50

70

70

70

80

90

滑块底面尺寸
(前后×左右)mm

180×220

170×220

200×220

210×250

240×280

270×360

360×450

模柄孔尺寸
(直径×深度)mm

Φ40×60

Φ40×60

Φ40×60

Φ50×70

Φ50×70

Φ50×70

Φ60×80

立柱间距离mm

200

250

250

250

320

390

420

电动机(型号/功率)KW

Y100L-6

/2.2

Y100L-4

/3

Y132S-6

/3

Y112M-4

/4

Y132S-4

/5.5

Y132S-4

/5.5

Y132M-
4/7.5

外形尺寸
(前后×左右×高度)mm

1400×780

×1950

1450×800×

1950

1470×900×

2100

1650×1100×

2320

1750×1200×

2350

1850×1180×

2480

2400×1450
×2800

整机重量Kg

1920

2410

2600

3530

4250

4650

6400





JB23型系列开式可倾压力机


用途
● 适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。
● 广泛应用于电子元件、仪器仪表、五金工具、玩具、车辆、机械、家机具等工业领域。
结构
● 铸造机身,性能稳定。
● C型机身,开式可倾斜,工作空间好,有利冲件及废料滑下。
● 刚性转键离合器,结构简单。
● 带式制动器,调整方便。
● 压塌式保险器,保证整机不因超载而受损。
● 曲轴横放,维修方便。。
特点
● 通用性好,结构简单,操作与维修方便。
● 属经济型压力机。 技术参数

技术参数

JB23-16

JB23-25

JB23-40

JB23-63

JB23-63A

JB23-80

JB23-100

公称力KN

160

250

400

630

630

800

1000

公称力行程mm

2

2.5

4

4

4

5

5

滑块行程mm

50

70

80

80

80

100

100

滑块行程次数(次/min)

140

65

50

50

50

50

40

最大装模高度mm

170

200

230

250

300

300

300

装模高度调节量mm

30

30

45

50

50

60

80

滑块中心至机身距离mm

160

200

220

250

250

260

310

工作台板尺寸(前后×左右)mm

320×460

350×520

390×630

420×650

470×750

470×750

570×860

工作台板孔尺寸mm

Φ120

Φ120

Φ155

Φ180

Φ180

Φ180

Φ180

工作台板厚度mm

45

50

70

70

80

80

90

滑块底面尺寸(前后×左右)mm

120×180

170×220

210×250

240×280

270×360

260×300

360×450

模柄孔尺寸(直径×深度)mm

Φ40×60

Φ40×60

Φ50×70

Φ50×70

Φ50×70

Φ60×80

Φ60×80

立柱间距离mm

240

240

330

320

390

300

420

电动机(型号/功率)KW

Y90L-4/1.5

Y100L-4/3

Y112M-4/4

Y132S-4/5.5

Y132S-4/5.5

Y132S-4/5.5

Y132M-4/7.5

机身最大倾斜角(度)

25

25

25

25

25

20

20

外形尺寸(前后×左右×高度)mm

1130×830×
1890

1120×860×
2200

1600×1100
×2250

1740×1100×
2560

1740×1180×
2560

1765×1265×
2650

1940×1490×
2850

整机重量Kg

1090

2100

2960

3800

4300

5015

6120



JD916液压带锯床

一、本机特点:

1、自动关机装置;2、快速夹具;3、四种锯速;4、内置冷却系统;5、锯片导向卷轴承座可调节;6、进给油泵压力可调节;7、双条切削液系统;

主要锯削材料: A3、30#、45#碳结钢材、管材及角钢。工具钢、轴承钢、模具钢、不锈钢等钢材及管材;

二、本锯床适合加工厂、刀具厂、模具厂锯碳钢、不锈钢、铜铝材及其他非金属材料,操作简单,性价比高,功率损耗小,锯缝小节约材料,经济效益高。916液压带锯床是设计用于锯削型材,管材及横切各种类型的材料,由于其重型结构,精确耐用,坚固的特点,能够快速安全和更安静的处理材料,本锯床操作简单,保养容易,维护费低,故障率低,进给液压无级调速,可设定最佳的切削条件,确保锯条使用寿命,锯切力大,稳定性好,结构紧凑。

主要技术参数:

最大切削直径:230mm*406mm

主电机功率:   1.5kw

锯床尺寸:    长1625*宽570*1050mm

锯条速度:    25-40-51-71

锯条尺寸:     27*0.9*3035mm

重     量:     350kg



JD-712T金属带锯床

JD -712T金属带锯床是我厂在原712的基础上,经多次改进而成,是重型的金属带锯床JD -712T。比原来的712加工范围加大(原最大加工范围178现为200),锯条加宽加长(原19*0.8*2360,现27*0.9*2395),重量加重(原170kg现为230kg),功率增大(原0.75kw现1.3kw),故障率低,能够连续长时间工作,并避免了蜗轮箱及电机发热,液压管路漏油等现象的发生,从而使JD -712T成为国内锯床独树一帜,物美价廉,经济实用的一款中小型金属带锯床,JD -712T金属带锯床已在我厂大批量生产,广泛销售国内外,产品供不应求,销售火爆!

本锯床适合加工厂、刀具厂、模具厂锯碳钢、不锈钢、铜铝材及其它非金属材料,并可以进行锯切任意角度。操作简单,性价比高,功率损耗小,锯缝小节约材料,经济效益高。

主要技术参数:

型号

712T

切削范围

直径90°

200mm

方形90°

200*240㎜

直径45°

150mm

方形45°

200*150㎜

锯条规格

2395*27*0.9mm

锯带轮转速

22-33-45-65

主电机功率

1.3kw

外形尺寸

1500*500*1000

重    量

230kg



JD-GT系列双立柱平起式金属带锯床

本锯床适合加工厂、刀具厂、模具厂锯碳钢、不锈钢、铜铝材及其他非金属材料。工作夹紧采用手动、液压夹紧,操作方便;锯切稳定,精度高;双立柱结构,操作平稳;导向块结构合理,延长锯条的使用寿命。

型号

GT4220

GT4228

GT4230

切削范围

直径

200mm

280mm

300

方形

200*200㎜

280*280㎜

300*300mm

锯条规格

2650*27*0.9mm

3505*27*0.9mm

3565*27*0.9mm

锯带轮转速

27-45

27-45-69

30、45、69

主电机功率

1.5kw

2.2kw

2.2kw

工作夹紧方式

手动

液压

液压

外形尺寸

1400*800*1100

1860*900*1200

1800*1100*1600

JD-CQ9107多功能机床



CQ9107能完成车、钻、铣、镗等加工,适用于金属材料及其他材料的加工,广泛应用于各类小型企业和家庭修造、教学示范、实验室、职业培训、维修车间及小型企业,是中小件零件加工的理想设备。刚性大 两电机分别驱动   噪音小  操作维修方便  铣钻头360度回转。

参数

CQ9107

车削直径

40mm

车身上回转直径

360mm

两顶尖距离

300mm

主轴通孔直径

20mm

车主轴转速/级数

500-1600/3r/min

纵向行程

210mm

横向行程

145mm

钻铣主轴转速/级数

430-2000/5r/min

最大钻孔直径

16mm

最大盘铣刀直径

63mm

最大棒铣刀直径

12mm

工作台面积

200*155mm

钻铣轴行程

75mm

电机功率

370,370w

主机净重/毛重

148/210kg

主机外形尺寸

890*580*810mm

主机包装尺寸

1150*580*960mm

JDBB25-1多功能工具机小型车床


一、功能特点:

JD-BB25型(加长)多功能工具机(小型卧式车床)是一种能自动进给的,以车削功能为主体的并具有钻、铣功能的家用加工机床。能在黑色金属、有色金属、塑料及其它材料上,进行轴类零件、套类零件的车削和镗孔加工,还能车削常用的公制、英制螺纹,利用钻铣头实现钻孔,铰孔,铣槽,铣平面等加工,装上带分度板的回转分度头还能铣削1.25模数以下的正齿轮和其它分度工件。

二、技术参数

序号



规格参数

1

床身上最大回转直径

250mm

2

最大工件长度

700

3

主轴锥孔锥度/通孔

No.4/φ27/

4

纵向进给量范围

0.05-0.1mm/r

5

电机

0.55;0.75KW

6

刀架上最大回转直径

130

7

最大切削长度

660

8

主轴转速范围

6115-1620r.p.m

9

公制/英制范围 模数

100.2-1.25

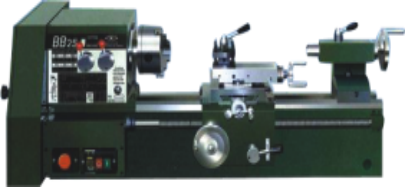

JDWX-08 微型车床

一、功能特点:

安全开关 无级调速 四定位刀架 带过载保护全套交换齿轮  具有体积小,功能多,重量轻,加工材料广泛(金属、木材、塑料等)、占用空间小、便于携带等特点。主要用于加工精密零部件、新产品的开发设计试制、精密机械仪器仪表的修理以及个人发明制作、各类学校的劳技课堂、模型制作教室、科技制作兴趣小组、工业设计、、艺术工艺品制作、模型制作、蛋糕制作等。

二、技术参数







1

床身上最大回转直径

180mm

2

最大工件长度

200mm

3

主轴通孔直径

20mm

4

主轴内孔锥度

莫氏3

5

尾轴孔锥度

莫氏2

6

主轴转速范围(无级调速)

低速 100—1200/ 高速100—3000/

7

拖板横向行程

65mm

8

可加工螺纹范围

0.4-2.0mm

9

电机输出功率

350

10

车床外型尺寸(长××高)

880×290×290mm

11

净重/毛重

44/56kg



 上一个产品:没有了
