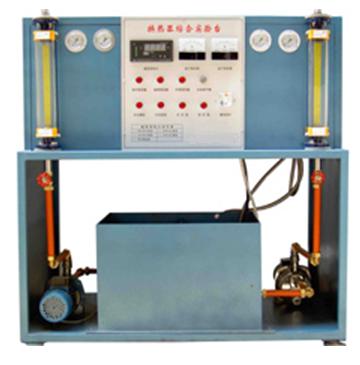

JYPYHR-1型换热器性能综合测试实验装置

一、产品概述
目前我国传热元件的结构形式繁多，其换热性能差异较大，在合理选用和设计换热器的过程中，传热系数是度量其性能好坏的重要指标。本装置以应用较为广泛的间壁式换热器（共有套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器四种）为实验对象，可完成其性能测试实验。适合各院校空调工程专业、供热通风和建筑环境与设备工程等专业相关课程的实验教学。
二、系统特点
1.采用四种不同结构的换热器（分别为套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器）进行性能测量。
2.实验装置可测定换热器总的传热系数、对数传热温差和热平衡误差等，并能根据不同的换热器对传热情况和性能进行比较分析。
3.实验装置采用工业现场的真实换热器部件，与实际应用接轨。
三、技术性能
1.输入电源：三相五线制 AC380V±10% 50Hz
2.工作环境：温度-10℃～+40℃　相对湿度＜85%(25℃)　海拔＜4000m
3.装置容量：＜5.0kVA
4.套管式换热器：换热面积0.03m2
5.螺旋板式换换热器：换热面积1m2
6.列管式换热器：换热面积0.3m2
7.钎焊板式换热器：0.144m2
8.电加热器总功率：＜4kW
9.安全保护：设有电流型漏电保护、短路保护、接地保护，安全符合国家标准
