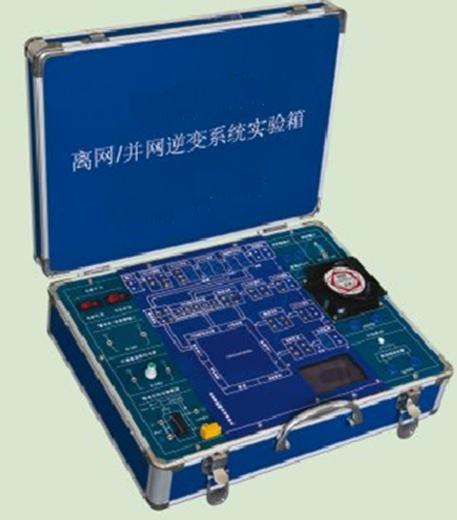

一、概述
  本实验系统是针对高校、职校的《新能源系统》、《电力电子技术》、《电机控制》、《传动控制》、等专业而开发的一款高性能并网与离网逆变器实验实训系统。整个系统包括硬件和软件两部分,硬件包括TMS320F28335控制部分、高频升降压电路、功率驱动部分及各种保护电路部分。面板上DSP PWM原理框图,控制板安装在挂箱内,控制板分DSP最小系统(DSP的FLASH内烧录有逆变测试程序)和功率驱动板,软件部分包括DSP软件和PC机软件。
二、技术参数
1、供电电源:单相三线(AC220V±10%  50Hz)
2、工作环境:温度–10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<500W
4.外形尺寸:405mm×308mm×162mm
三、系统说明
1、逆变器模块:输入直流电压10V~24V、电流5A~9A,离网输出:220V±10%,50Hz,并网输入:5V~20V正弦波信号。采用先直流变交流,然后变压器升压,在交流变直流,SPWM正弦波逆变驱动MOS管,然后滤波输出,系统具有短路保护措施,在整个系统中设置有多处信号采集电路,用液晶屏显示当前的电压、电流等参数信息。并网逆变电路采用输入信号先整形检波电路等措施,DSP进行运算,然后输出的电,用示波器观察跟踪信号。
2、可调直流电源:5~23V可调直流输出,电流0~10A,具有短路保护措施。
3、市电互补切换电路:采用51单片机电路设计,采用AD检测当前蓄电池电压,当低于设定值时,就切换到市电进行供电。提供源代码。
4、负载风机:采用220V风机,尺寸:80mm×80mm×12mm ,功率10W。
5、大功率LED模块:采用220V输入,采用专用的恒流源电路设计,LED等功率为1W~3W。
6、2.4G无线模块,发射距离达到200米以上,与DSP完美结合,对外输出无线信号,PC机等网关进行接收,完美模拟新能源气象站、提供源代码等。
四、系统配置
1、主控芯片:TI公司32位DSP TMS320F28335,本模块采用独立构成最小系统模式,可更换51系列、PIC、意法STR等公司单片机作为本实验系统的主芯片。
2、显示器:128*64图形化液晶显示
2、IGBT(MOS管驱动)驱动模块
3、直流负载驱动MOS模块
3、光电隔离模块
4、12位以上AD数据采集模块;8位DA数据采集模块
5、DC/AC逆变电路
6、AC/AC升压
7、AC/DC整流
8、正弦逆变PWM电路
9、电检测电路
10、调理电路
11、并网电路
12、并网信号检测
13、输出电压检测调理电路
14、滤波模块:LC滤波
15、DS12C887时钟模块
16、FLASH存储模块
17、霍尔电流传感器
18、电压传感模块
19、集成温度传感器
20、交流感性负载模块:提供风机1只。
21、大功率LED模块:1W
22、电网隔离模块
23、相位检测模块
24、蓄电池模块:提供外接蓄电池接口与保护电路。
25、市电互补切换模块
26、485通讯模块
27、程序下载模块
28、稳压电源:提供1.2V到24V可调稳压电源1路,具有电路保护等功能
29、带2.4G无线通信功能
30、带温湿度2.4G无线远程监控模块,配PC软件,需现场演示。
29、实验箱结构:铝合金框架
三、实验实训内容
1、市电互补切换原理与编程实验
2、AD转换器实验
3、DA转换器实验
4、RS485通信实验
5、升压电路实验
5、DSP28335的PWM编程实验
6、离网逆变电源的原理
7、逆变电源的负载接线实训
8、离网逆变器实验
9、并网逆变器实验
10、2.4G无线温湿度监控实验
 上一个产品:JYTY-1A型 新能源实验箱
