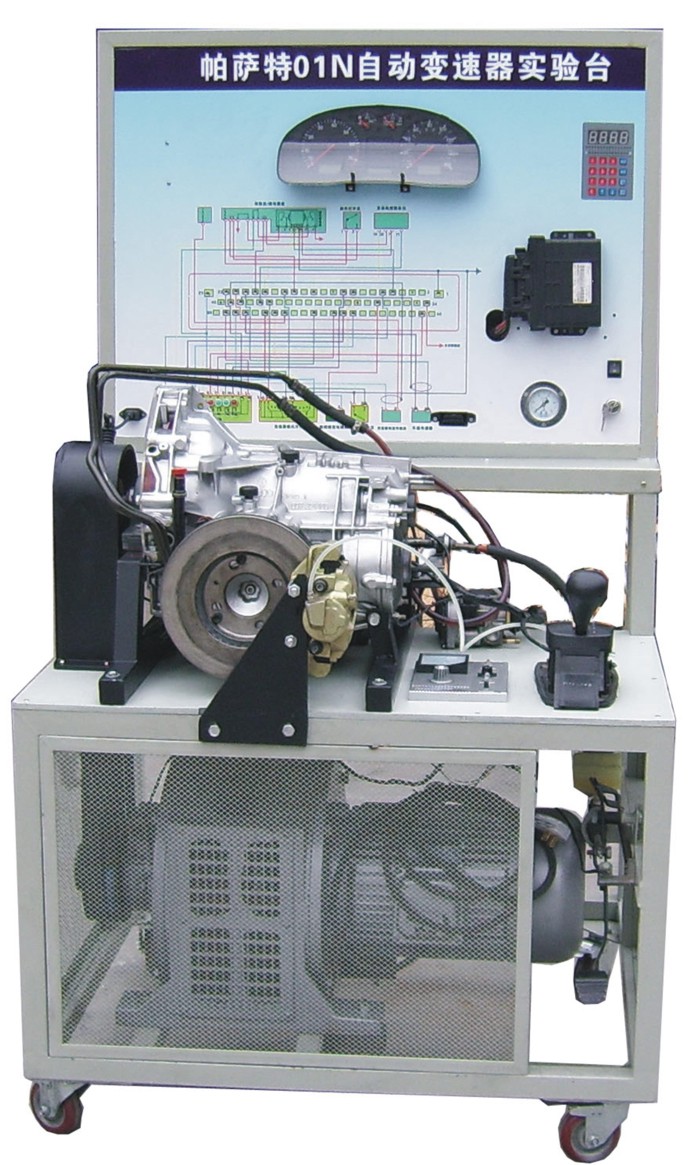

帕萨特拉威娜式自动变速器实验台


系统构成:
1 自动变速器电控系统完整(所有传感器、执行器),工作正常;
2 组合仪表,附加检测端子、诊断座、转速表;
3 大型高级教学面板,配有彩色喷绘电控原理图;
4 安装有故障设置和检测端子;
5 设置多种常见故障;
6 自动变速器电控单元;
7 自动跳档显示器;
8 可移动台架,美观大方,同时配有带锁工具柜;
9 电磁调速电动机(4 KW):1台
10大众拉威娜式4速自动变速器:1台;
11 控制面板:1块(配有:油压表(0~3.5Mpa)1只、 三相漏电保护开关1只、电磁调速电机调速器1台、电压表(0~450VAC)2只);
12带配套使用维修手册一套。
功能特点:
1 选用帕萨特拉威娜式4速自动变速器制作,将自动变速器进行局部解剖,利用原车液力传动液压油作为动力,利用电机作为输入动力源。当电机驱动自动变速器输入轴运转时,可以清楚地通过解剖窗口(透明玻璃密封)观察自动变速器内部运行情况;
2 变速箱实训台上配备换档装置,可以选择其中任意档位,观察变速器运行状态;
3 实训台采用可移动支架,由优质型材焊接而成,表面经过喷塑处理。
技术要求:
1 整体式电控系统线路和原理图;
2 电路检测端子,诊断座及设置多种线路故障,方便各线路检测,数据测试,故障设置检测,读取故障码;
3 组合仪表(转速、档位),可根据车速的变化观察到升降档的控制过程;教学、检测功能自由选责切换;
4可视教学,现场直观进行自动变速器的电控教学实验,各传感器,执行器均齐全有效;
5 可通过换档进行各档位的转换;可实现升降档控制;能演示自动变速器的锁止控制以及强降档控制;
6 数字电压表实时显示传感器动态静态相关电压参数的变化;
7 实时工况检测,故障模拟;
8 指示灯实时显示自动变速器电控系统动态、静态相关开关量信号输入,输出状况;
9 电脑端子外接在面板上,可通过仪器重复无损检测其动态静态参数变化;
10 原车诊断座,可通过专用仪器读取故障码,也可进行人工读码,清除故障码以及系统自检;
11 设有系统线路原理图大型教学面板;
12 可直接在面板上进行电路系统的电路原理教学。
教学实验:
1 自动变速器电控系统各传感器,执行器以及系统构成直观明了
2电脑分析仪或其它检测设备检测方法—面板上设置的电控线路检测单子和原车诊断座,方便使用各种检测设备,对自动变速器电控系统进行检测,
3 各种电路故障的认断和排除以及检测功能—设置多种线路故障,使用分析仪器设备,检测故障或经过组合仪表故障灯读取故障码,以判断解决故障,同时故障设置还可以作为考试或测验选题的设施,
4自动跳档现示器可显示自动跳档的全过程(面板上配备有自动变速器跳挡现示器,可直观现示何时自动跳挡,)
采用帕萨特拉威娜式4速自动变速器,变频电机驱动变速器。带检测面板,能测试电脑插脚的信号参数;带刹车系统,带油门踏板架。采用高温喷塑处理面板(面板上配备有自动变速器跳挡现示器,可直观现示何时自动跳挡,并与自动变速器同步)。
