新品提速道岔S700K转辙机实训演练平台

提速道岔S700K转辙机实训演练平台 JY-DCZ23

  JY-DCZ23 提速道岔S700K转辙机实训演练平台

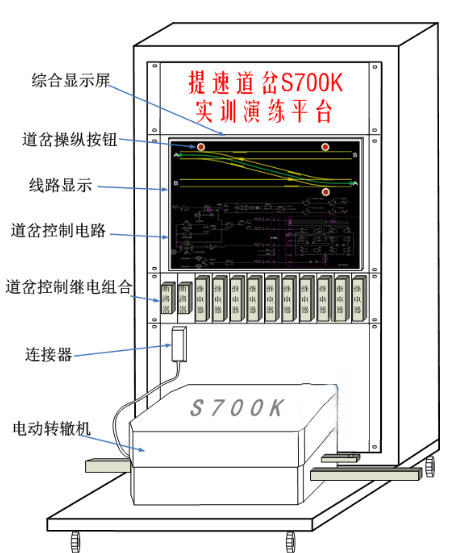

提速道岔S700K转辙机实训演练平台由信号组合柜、信号继电器、S700K三相交流电动转辙机、线路及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、24V电源模块、220V转380V电源模块、断路器、道岔控制组合板、练功平台车等设备组成。设备外观结构如下图所示。
提速道岔S700K实训演练平台通过道岔操纵按钮接通道岔控制电路，控制S700K转辙机的定、反位的动作。在接通道岔启动电路时、转辙机转换到相应的位置并给出定/反位表示表示后，在综合显示屏上显示继电器线圈和接点状态，并连通相应的表示电路，点亮对应的表示灯。当转辙机不到位或故障时，给出相应提示。此练功平台能使学员在较小的室内空间内达到身临其境的感觉。同时通过道岔控制电路的实时显示，直观的反映电路的动作情况，从而达到常规现场教学无法达到的效果。
平台各部件间接口如下图所示：


该环境还能进行道岔组合配线、导通试验、S700K转辙机结构培训和教学。



提速道岔S700K实训演练平台详细清单如下表所示。
