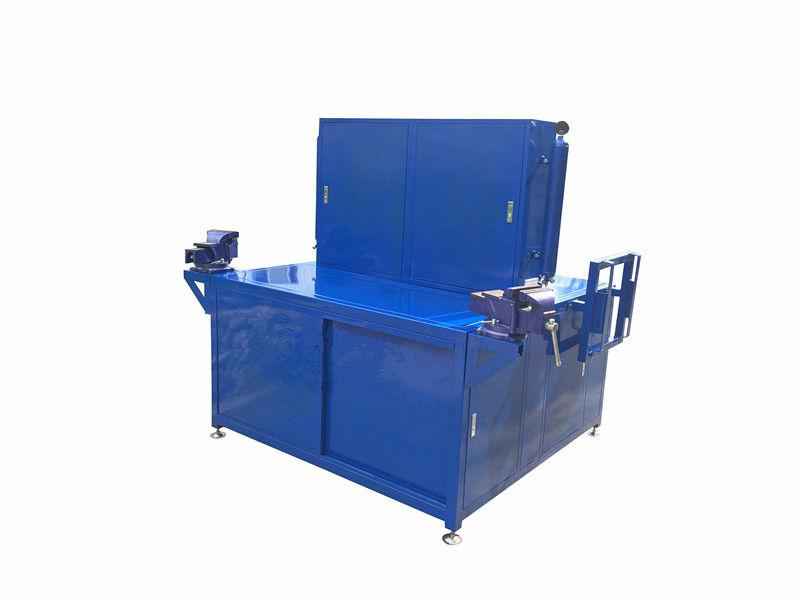

汽车维修多功能钣金实训台【JY-BJ2000】

上海嘉育汽车教学设备生产厂提供设备名称：嘉育JY-BJ2000 型汽车维修多功能钣金实训台欢迎订购！

型号：JY-BJ2800

尺寸：1500×1500×1800mm(长×宽×高)，可分解拆装

工作电压：220V 380V

基本配置：

1. 该实训台是结合钣金专业教学要求与技术标准设计制作，具有多功能、实用性与易操作、节约实训耗材、

节约实训工位、实训操作安全、作业环境规范等特点。可满足钣金专业一体化的教学需要，适用于汽车钣

金专业的职业培训和技能鉴定考核。

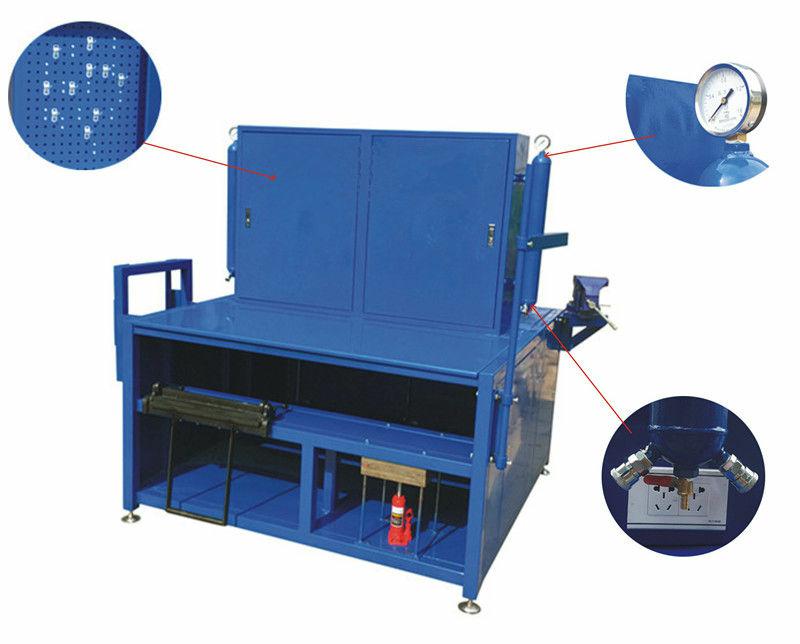

2. 整体实训操作台架采用钢材机构，内设抽屉，220V 与380V 供电接口与空气连接口。上方设有知识看

板在实训时提供理实一化实训。可以同时进行钢板焊接、门板修复、手工制作、板件分离、钢板切割、钢

板打磨、板件更换等钣金基础技能实训。

3. 安装有手动折弯机，具有1.5 毫米以内厚度钢板的折弯功能，折弯长度760MM，采用夹具。

4. 配备车门破损机，具备门板损伤压制功能与打孔功能，车门深度撞击沟。

5. 配备门板万能夹具，具备定位和夹持与360 度旋转功能，通过配套工具对车俩原厂门夹持。

6. 配备保护焊机和车身外形修复机，具备薄板焊接和门板修复功能。

7. 该实训操作台共分四个实训工位，每个工位均配备专用实训工具：

门板修复工位配有手工整形工具、单动打磨机、双动打磨机和带式打磨机等。

手工制作工位配有手工成型模具、手工整形工具、大剪刀、画图工具等。

板件更换工位配有风锯、切割机、风钻、薄板剪切工具等。

钢板焊接工位配有手动打孔器、大力钳夹持工具、切割、打磨工具等。

序号工具名称型号/规格单位数量

1 钣金工作台1500×1500×1800mm 台1

2 漏电保护装置

AC 380V±10%(三相四

线) 50Hz，40A

个1

3 塑料工具盒国产个1

4 工具箱国产个2

5 工作页有机玻璃盒国产个4

6 螺旋形气管6.5*10mm 国产条2

7 气压表10Mpa 个1

8 台虎钳国产个2

9 门板支架国产个1

10 焊接支架国产个1

11 手动折弯机国产台1

12 门板损伤机国产台1

13 千斤顶3T 个1

14 气瓶保护支架国产个1

15 CO2 减压表25Mpa 配8 米管缺管个1

16 CO2 气体保护焊机国产台1

17 车身修复机国产台1

18 单动打磨机国产把1

19 气动砂带机国产台1

20 6 件套汽车钣金工具国产套1

21 钣金专用拉伸小锤介子机配套个1

22 钢直尺300mm 国产把2

23 合金头划针国产支2

24 铁皮大力钳8 寸国产把4

25 C 型大力钳11 寸国产把1

26 焊接用大力钳9 寸国产把2

27 打孔器8# 国产把1

28 打孔器6# 国产把1

29 斜嘴钳6″ 国产把1

30 平焊焊接支架BP-45 件1

31 沙板锤300g 世达92402 把3

32 吹尘枪国产把1

33 角磨机国产台1

34 气动锯国产台1

35 正逆转气钻国产把1

36 气动点焊削磨机国产把1

37 铁皮剪14″ 力高把1

38 直角钢板尺300mm 国产个1

39 半圆锉世达03933 把1

40 圆规国产把1

41 钎头世达90754 把1

42 扁凿世达90782 把1

43 破损模具国产件1

44 气路接头组合国产套4

45 实训耗材批

机玻璃盒、弹簧、门板修复工

具盒、自动感光面罩、焊接手

套、防护眼镜、耳塞

46 原厂车门夹具多功能套1

47 220 供电插座正泰个2

48 汽车钣金实训指导书套1
