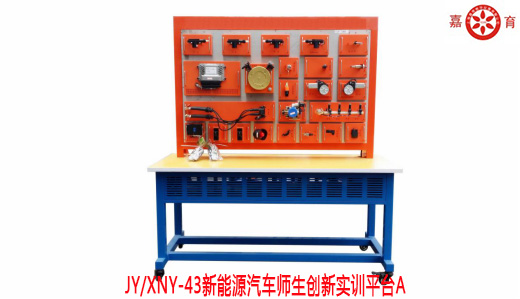

新能源汽车师生创新实训平台A
一、产品简介
该设备采用全新 纯电动车电机驱动系统实物为基础，由师生自由搭接实训平台。
适用于各类院校对纯电动车电机驱动系统动手搭接的教学需要。
二、功能特点
1.搭接好后,真实可运行的纯电动电机驱动系统，充分展示纯电动电机驱动系统的组成结构与工作过程。
2.接通电源，操纵设备上的各种电器开关、按钮、真实演示纯电动车电机驱动系统的工作过程。
3.设备面板采用网孔开放式设计,真实器件可自由搭接。
4.设备面板箱采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
5.纯电动车电机驱动系统真实器件采用挂件安装,附彩色接线原理图。
6.采用钢木组合结构，配套2抽屉。
三、技术规格
外形尺寸（约）：1400×650×1600mm(长×宽×高)
动力电源：原车 48V
工作电压：原车
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置（每台）
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
挂件 |
装有各种接线与检测端子以及彩色电路图 |
套 |
1 |
|
2 |
电机驱动系统 |
48V1KW |
套 |
1 |
|
3 |
电机控制器 |
48V1KW |
套 |
1 |
|
4 |
动力电池组与管理系统 |
|
套 |
1 |
|
5 |
挂档座 |
|
套 |
1 |
|
6 |
充电座 |
|
套 |
1 |
|
7 |
充电枪 |
|
套 |
1 |
|
8 |
充电器 |
|
套 |
1 |
|
9 |
插接导线 |
|
套 |
1 |
|
10 |
点火开关 |
|
个 |
1 |
|
11 |
组合仪表 |
|
套 |
1 |
|
12 |
电子油门踏板 |
|
套 |
1 |
|
13 |
刹车开关 |
|
套 |
1 |
|
14 |
教师手册 |
配套 |
套 |
1 |
|
15 |
合格证与保修卡 |
配套 |
套 |
1 |
