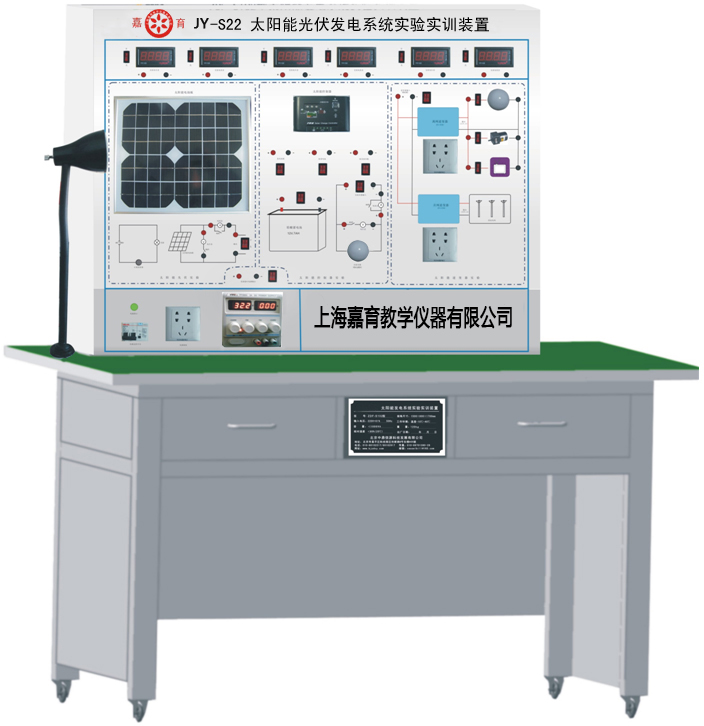

太阳能光伏发电系统实验实训装置

该实训装置采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。


一、主要技术指标及规格:
  1.太阳能电池组具体参数如下:
  峰值功率:30W
  ◆ 最大功率电压:17.5V
  ◆ 最大功率电流:1.95A
  ◆ 开路电压:22V
  ◆ 短路电流:2.2A
  ◆ 安装尺寸:350*490*18mm
2.太阳能控制器具体功能如下
  ◆ 使用单片机和专用软件,实现智能控制,12/24电压自动识别系统。
  ◆ 采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。
  ◆ 多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。
  ◆ 具有丰富的工作模式,如光控,光控+延时,通用控制等模式。
  ◆ 浮充电温度补偿功能。
  ◆ 使用了数字LED显示及设置,一键式操作即可完成所有设置,方便直观。
3.蓄电池:一般为铅酸电池,具有如下特点:
◆ 自放电率低
◆ 使用寿命长
◆ 深放电能力强
充电效率高 工作温度范围宽
4.离网逆变器:正弦波逆变器,具体功能参数如下:
纯正弦波输出(失真率<4%)
◆ 输入输出完全隔离设计
◆ 能快速并行启动电容、电感负载
三色指示灯显示,输入电压,输出电压,负载水准和故障情形
◆ 负载控制风扇冷却
过压/欠压/短路/过载/超温保护
5.负载:
直流负载包括:LED灯,风机等;
◆ 交流负载包括:节能灯和交流电机等。
6.并网逆变器:

   并网逆变器具有DC-DC和DC-AC两级能量变换的结构。DC-DC变换环节调整光伏阵列的工作点使其跟踪最大功率点;DC-AC逆变环节主要使输出电流与电网电压同相位,同时获得单位功率因数。
7.监测仪表:
   完成实验时数据的读取,可监测太阳能电池组的电压和电流;并网逆变器输出的电压和电流;离网逆变器输出的电压和电流。

三、实验项目:

    实验一 太阳能光伏板能量转换实验

    实验二 环境对光伏转换影响实验
    实验三 太阳能电池光伏系统直接负载特性实验
    实验四 太阳能控制器工作原理实验
    实验五 接反保护实验
    实验六 太阳能控制器对蓄电池的过充保护实验
    实验七 太阳能控制器对蓄电池的过放保护实验
    实验八 夜间防反充实验
    实验九 离网型逆变器工作原理实验
    实验十 独立光伏发电实验
    实验十一 并网型逆变器工作原理实验
    实验十二 光伏并网实验

四、主要设备清单:


序号

名   称

型  号

数量

单位

价格

1

实验台



1



2

太阳能电池板



1



3

离网逆变电源



1



4

同步逆变电源



1



5

太阳能控制器



1



6

蓄电池



1



7

直流负载



1



8

交流负载



1



9

人造光源



1



10

稳压电源



1



















 上一个产品:光伏发电教学实验箱
