5KW太阳能光伏并网发电装置教学实训系统
一、系统概述
分布式并网光伏电教学系统，主要由光伏组件方阵及其支撑支架、直流汇流箱、防雷系统、并网逆变器、交流配电箱、查看系统及其连接线缆等组成。
在晴朗的白天，装在屋顶上 的光伏组件发出的直流电经过并网逆变器逆变成与电网同频率同相位的单相交流电给负载进行供电，在夜晚或阴雨天等太阳光照不足的情况下，系统处于待机状态，负载用电全部来自电网。您可以通过系统软件来实时查看系统的运行状态和故障信息，或者是选配远程通讯数据采集器，将系统工作数据通过GPRS或以太网，传输到您的手机、平板电脑或任意一台联网的电脑，以便于您远程实时掌控电站的信息。
台联网的电脑，以便于您远程实时掌控电站的信息。

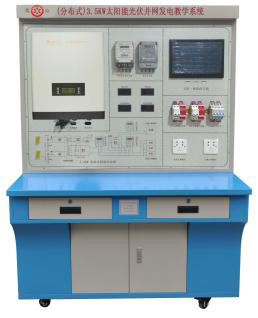

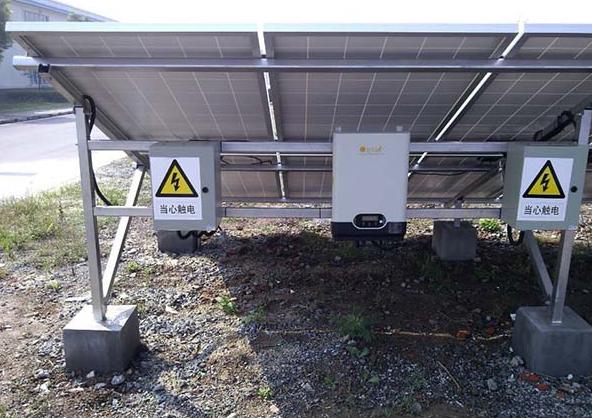

室外5KW工程型光电池方阵 室内实验及操作平台（仅供参考）

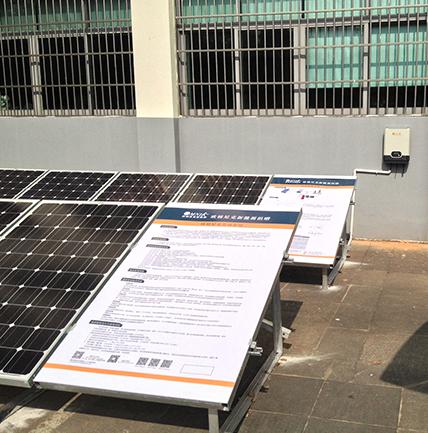

我司现已安装的校园科普实验基地实景照
二、系统主要特点
Ø 一站式交钥匙服务；
Ø 系统所选设备及材料质量可靠、价格低廉，使电站最具性价比；
Ø 选用带隔离变压器的并网逆变器，实现直流侧与交流侧的电气隔离，对电网和人身安全提供了强有力的保障；
Ø 多种查看方式可选，并创造性的将物联网技术应用到光伏远程查看中，可以随时随地的通过手持终端（如手机、平板电脑等）或任意一台联网电网，来掌控电站的信息。
Ø 分布式并网光伏电站具有绿色环保、无污染、就地消纳、损耗小等优点；
Ø 并网方式灵活，可以根据实际情况，选择“自发自用；自发自用、余电上网；全部上网”三种并网方式的任意一种，并网流程简单；
三、系统技术参数：
|
项目 |
名称 |
5kW 并网发电教学系统 |
|
|
标配部分 |
光伏组件 |
5 kW（250W多晶硅×20块） |
|
|
光伏组件支架 |
1套（平屋顶支架或瓦片屋顶支架） |
||
|
并网逆变器 |
1台5kW（DSG-5K-TG） |
||
|
交流配电箱 |
1台 |
||
|
本地查看软件 |
1套 |
||
|
电力连接线缆 |
1套 |
||
|
辅料 |
1套 |
||
|
选配部分 |
GPRS数据采集器 |
1台 |
|
|
远程查看软件 |
1套（安卓、IOS或PC版可选） |
||
|
环境监测仪 |
1台（可监测环境五要素数据：风速、风向、太阳辐射量、环境温度、环境湿度） |
||
|
通讯连接线缆 |
1套 |
||
|
系统性能指标 |
系统使用寿命 |
25年以上 |
|
|
系统占地面积 |
≥26m2 |
||
|
系统日均发电量 |
5.98~15.3度 |
||
|
系统日均节约标准煤量 |
2.093~5.355kg |
||
|
系统日均节约二氧化碳量 |
4.62~11.81kg |
||
