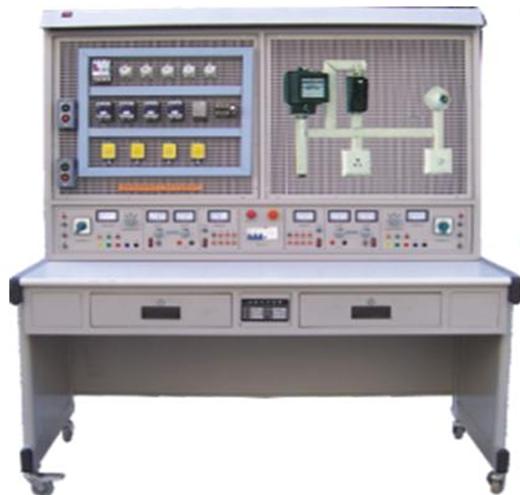

JYWD-08A型维修电工技能实训考核装置（网孔板、双组型）
一、概 述
该实训装置主要由实训桌和网孔板组成。学生通过实训线路进行元器件的布局安装，接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选的项目选择相应的元器件，也可作为电工考证的考核设备。
二、特 点
1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新实训；
2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；
3.设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠；
4.实训台为双人座，即可以两个同学同时进行实训，电源独立，互不干扰。
三、技术性能
1.输入电压：三相四线～380V±10% 50HZ
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜3kVA
4.外形尺寸：1574mm ×805mm ×1650mm
四、实训台配备
实训台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压、电流表
1.交流仪表
(1)交流电压表：0～500V带镜面交流电压表二只，精度1.0级
(2)交流电流表：0～5A带镜面交流电流表二只，精度1.0级，具有超量程报警、指示、切断总电源等
2.实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护
3.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有两个抽屉（带锁）
五、参考实训项目
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.Y-△启动自动控制线路
5.用倒顺开关的三相异步电动机正反转控制
6.接触器联锁的正反转控制线路
7.按钮联锁的三相异步电动机接触器正反转控制线路
8.双重联锁的三相异步电动机正反转控制线路
9.三相异步电动机的多地按制
10.工作台自动往返控制线路
11.日光灯接线
|
序号
|
名 称
|
型号与规格
|
数量
|
|
1
|
低压断路器
|
DZ108-20/10-F（0.63～1A）
|
1
|
|
2
|
螺旋式保险丝
|
RL1-15/3A
|
3
|
|
3
|
直插式保险丝
|
RT14-20/2A
|
2
|
|
4
|
交流接触器
|
LC1-D0610Q5N
|
3
|
|
5
|
辅助触头
|
LA1-DN11
|
2
|
|
6
|
热继电器
|
JRS1D-25/Z(0.63-1A)
|
1
|
|
7
|
热继电器座
|
JRS1-25
|
1
|
|
8
|
通电延时时间继电器
|
ST3PA-B/380V(0-60S)
|
1
|
|
9
|
接线端子排
|
JF5-2.5/5
|
5
|
|
10
|
G端子导轨
|
|
1
|
|
11
|
时间继电器座
|
PF-083A
|
1
|
|
12
|
按钮开关合（三个开关）
|
TYX3-P(黑、绿、红)
|
1
|
|
13
|
按钮开关合（两个开关）
|
TYX2-P(绿、红)
|
1
|
|
14
|
按钮（不带灯）
|
LAY16
|
5
|
|
15
|
行程开关
|
LX9-222
|
2
|
|
16
|
行程开关
|
LX9-001
|
2
|
|
17
|
日光灯灯管
|
YZ10RR25/10W
|
1
|
|
18
|
镇流器
|
YZ13/220V50HZ 13W
|
1
|
|
19
|
启辉器
|
S10/4～65W
|
1
|
|
20
|
启辉器座
|
|
1
|
|
21
|
日光灯管座
|
|
2
|
|
22
|
倒顺开关
|
KO3-15
|
1
|
|
23
|
塑料安装卡子
|
|
190
|
|
24
|
不锈钢自攻螺丝
|
|
90
|
|
25
|
三相鼠笼式异步电动机
|
WDJ26 (380V/△)
|
1
|
