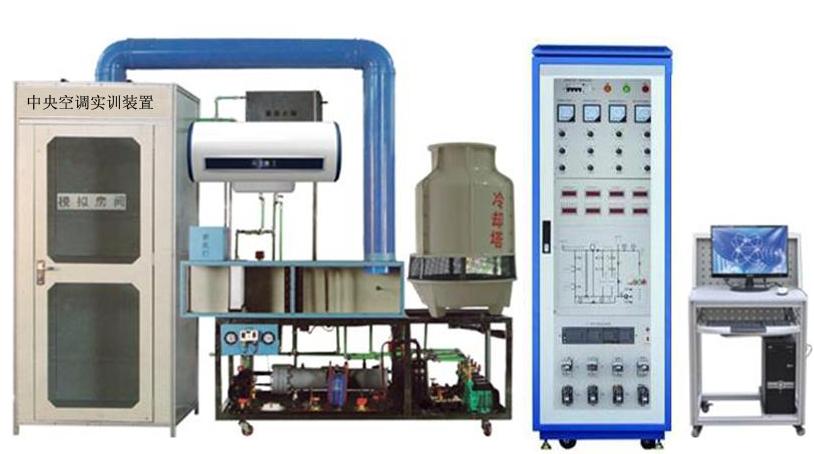

JYZKS-2型中央空调实训装置

一、概 述
中央空调实训装置”是职业教育的教学和实训要求而研制的。适合高职院校、职业学校的《制冷技术》、《制冷流体机械》、《制冷设备维修工(高级工)》等课程的教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(高级)》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工(初级、中级、高级)》、《中央空调系统操作员》等课程。


二、基本技术指标:
1. 电源:三相五线 AC 380 V±10% 50Hz;
2. 最大供冷量:7.5kW;
3. 最大输入总功率:6.5kW;
4. 制冷额定功率:3.8kW;
5. 制热额定功率:2.0kW;
6. 额定输入电流:7A;
7. 循环风量:700m3/h;
8. 制冷剂:R22;
9. 漏电动作电流:≤30mA;尺寸:6000×2400×2500mm安全保护措施:具有过压、过流、过载、漏电、接地四种保护措施,符合国家相关标准。
三、产品配置:
序号
名称
规格
数量
备注
1
水冷制冷机组
2匹
1套
配2匹空压机、壳管式冷凝器、干式蒸发器。
2
冷却水系统

1套
2台冷却水泵、1套2吨玻璃钢冷却水塔、水流保护开关。
3
冷冻水系统

1套
2台冷冻水泵、1套分水器、集水器1台、膨胀水箱、水流保护开关。
4
供暖系统

1套
1台模拟锅炉(电加热式)、1台热水泵。
5
模拟客房

1套
1个模拟客房,1台风机盘管,1套温控系统。
6
模拟大厅


1套模拟大厅,1套新风处理系统,1套回风管及相关配件。
7
PLC控制柜
西门子
S7-200 CPU224
1台
PLC主机S7-200 CPU224 1套数字量扩展模块EM223,2套模拟量模块EM231及相关继电器,控制开关,指示灯,标准通信接口及配件。
8
工业组态软件

1套
与实训装置配套
9
PLC编程软件

1套
西门子
10
中央空调
PLC应用程序

1套
与实训装置配套
11
中央空调
组态应用程序

1套
与实训装置配套
12
中央空调零部件及操作工具

1套
实验指导书、实验挂图、竣工图纸、桥架线缆、实验区施工工具、实验区耗材
13
安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。配电柜1个。
四、实训项目
1. 认识中央空调的结构及设备的实训;
2. 中央空调启动和停止的实训;
3. 中央空调的运行、调节操作实训;
4. 对中央空调的运行工况及各运行参数进行检测实训;
5. 对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训;
6. 配套压力变送器、温度传感器和相应的A/D转换功能模块,可对整个中央空调的运行参数进行采集、实时监控等实训;
7. 组态技术应用实训:采用组态技术实现对中央空调运行进行动画显示,运行数据显示、实时监控、曲线分析、历史记录显示、报警、打印组态等功能;
8. 网络远程控制实训;
9. 网络的安装及设置实训;
10. 传感器及变送器安装和使用实训。
