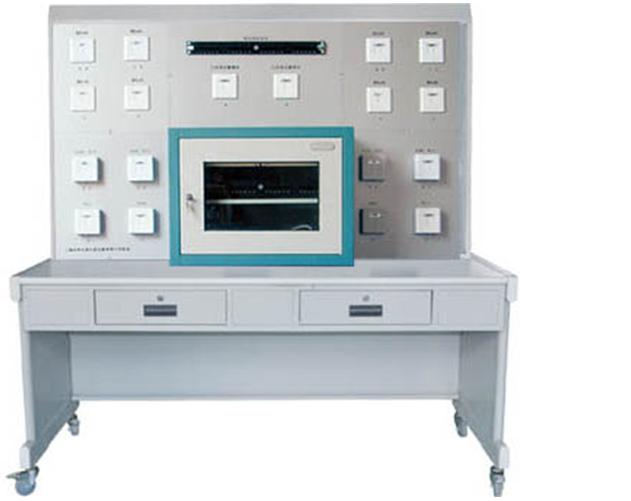

JYLY-04A型室内水平工作区系统实验实训装置

（1）装置组成：
　　室内水平工作区系统实验实训装置，元器件均采用实物，整个实训装置主要由墙柜、110配线架、网络配线架、打线工具、超五类线、三类线索、水晶头、模块1、模块系统等组成。
（2）系统实训功能：
　　能学习各种工具如网络钳、打线工具和导通测试仪的使用，能进行各种器材如配线架、模块、面板和跳线的安装与制作、能进行跳线的测试、使用及信息点导通测试、寻测与编号的训练，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中其它设备联网进行各种综合实训。
（3）系统技术指示：
　　a、工作电压：9V干电池
　　b、整机容量：＜0W
　　c、外形尺寸：1500×700×1800mm
d、安全保护：9V低电压
e、故障设置：具有故障设置系统
（4）智能楼宇实训考核装置可以做的实训项目：
　　实训项目一：采用T568A、568B两种标准压接模块操作
　　实训项目二：采用T568A、568B两种标准制作水晶头实训项目
　　实训项目三：打线工具的使用操作
　　实训项目四：信息面板及防尘盖的安装操作
　　实训项目五：配线架的安装操作
　　实训项目六：标准墙柜设备安装操作
　　实训项目七：在超五类跳线压接线操作
　　实训项目八：标记、理线、打线、轧线操作
　　实训项目九：线路故障的判断与处理
　　实训项目十：线路的测试实训项目
　　实训项目十一：测试报告的制作实训项目
　　实训项目十二：按线路图将各部分连线
　　实训项目十三：设计并安装一个简易应用系统
