1.变速器解剖,翻转,运行实训台架

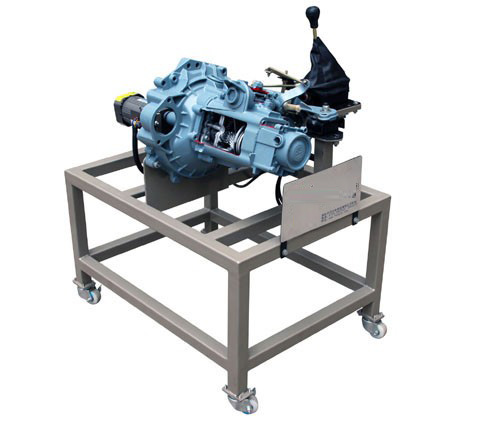

  编号:大众捷达手动变速器解剖运行实训台
型号:大众捷达手动变速器解剖运行实训台


产品说明 成功案例

产品简介：
1.   采用大众捷达前驱手动变速器进行剖面处理，各部件齐全，剖面位置合理，可全面展示内部结构和部件的运动情况，适合于手动变速器原理和机械机构的教学。
2.   对变速器各机械剖面采用不同颜色的油漆进行喷涂。

3.   由三相齿轮减速感应电机带动变速器输入轴运转，真实演示不同档位下机械运动的传递过程。

4.   移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮，可移动式，方便教学。

技术参数：
1. 外形尺寸：800×600×800mm(长×宽×高)

2. 动力电源：三相四线(三相五线380V±10% 50Hz)

3. 三相齿轮减速感应电机：

u 型  号：5IK120GN-C

u 额定电压：AC 220V/380V 50Hz

u 额定功率：120W

u 额定转速：50Hz 90/1400rpm 60Hz 90/1500rpm

u 减速比：30

4.        工作温度：-40℃～+50℃
