汽车发动机拆装运行检测实训考核装备


F611-1

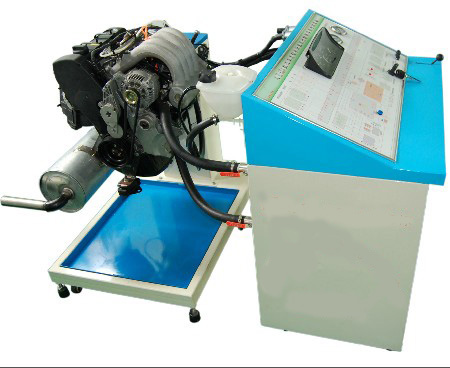

一、配置介绍
1、该装备由发动机电控系统、起动系统、充电系统、冷却系统、仪表系统、

诊断系统、排放系统、加速系统、燃油供给系统、空气滤清器、蓄电池、

测量面板、系统接口、推车、发动机拆装台、运行检测操纵台等组成。
2、能充分满足发动机解体、装配、启动、加速、调试、运行、匹配、

检测、实训、考核、电池充电等整个过程的要求。
3、电控系统由电控系统金属面板和实训台架组成。
电控系统金属面板上印有电脑工艺制作的原理图，

有利于学生更直观地了解系统原理。金属面板上还配置了通过电磁阀控制的各种动态指示表，

在面板上直接控制加速系统。另外还装有仪表系统，方便观察发动机的转速、水温表、以及各种警报灯。

金属面板上还配备有两个水路阀、两个油路阀、进气节流阀、漏气阀。操作面板带有原理图和原车诊断座，适时检测发动机装配效果，与诊断仪连接，

能够读取故障码、清除故障码、读取数据流等功能。与发动机拆装翻转架二者相结合，能充分满足发动机解体、装配、启动、加速、调试、运行、匹配、检测、实训、考核、电池充电整个过程的要求。

 嘉育教学
装备整体台架采用刚性结构焊接，表面采用高温喷漆处理，

防锈效果好。发动机可做轴向任何移动翻转和静止，配有12个12mm的锁止孔，防止发动机翻转。发动机正时皮带方向无任何障碍物，有利于做正时的调整和进行发动机的拆装实验；

装备配有大面积接油盆，可做到工具、零件、机油不落地；拆装台架装有四个直径为40mm的铁柱支起台架，使拆装架更加稳定，同时还设有四个滚动轮，

便于移动和固定。另外还配有长途运输时拆装架的保险装置、油箱、风扇、消声器、散热水箱。

嘉育教学
二、主要技术参数
1、发动机型号：桑塔纳2000发动机
2、工作电源：12V直流蓄电池
3、工作环境：-40℃～50℃
4、气缸形式：直列4缸
5、气门形式：每缸4气门
6、发动机排量：1.8L
7、接口：配备系统及诊断接口
8、运行台外形尺寸（长*宽*高）：1000×620×1200(mm)
9、拆装台外形尺寸（长*宽*高）：1100×750×1100(mm)
10、总重量：350±50kg
11、燃油箱容量：10升
 嘉育教学

三、实训项目
1．汽油发动机电控系统结构认识
2．波形及数据流的阅读与分析
3．发动机电控系统综合诊断
4．发动机电控元器件测量
5．发动机工作信号测量
6．查询和清除故障码
7．发动机拆装实训
8．发动机正时的调整
9．节气门体的调整方法
10．进气节流调整分析
11．系统匹配
12．汽油发动机机械部分装配与调试
13．带有背压检测位及功能
14.发动机机械部分故障诊断与测量：包含进气节流调整后的各种真空分析、缸压分析、汽缸漏气率分析、燃油系统分析、润滑系统分析、冷却系统检查、发动机异响分析等。

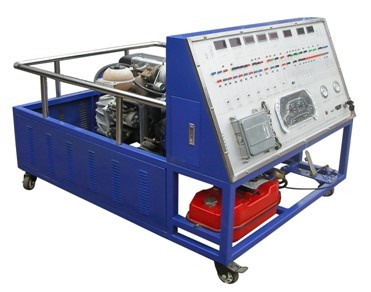

丰田1KZ电控柴油发动机实验台JY-F608

产品简介:
   本实训台由电喷柴油发动机和实训控制台组成。可运行发动机进行起动、加速、减速等工况的实践操作，真实展示电喷柴油发动机组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机理论和维修实训的教学需要；方便老师讲授和组织实训教学，培养学生分析和解决实际问题的能力，提高实际动手操作能力，形成理论和实践有机的结合。本实训台功能齐全、操作方便、安全可靠。
组成结构:
   长城电喷柴油共轨式发动机总成、发动机控制单元、数字仪表显示、蓄电池、电源总开关、燃油箱、手动油门装置、诊断座、燃油压力表、真实压力表、可移动式机架等。
功能特点:
　　1.真实可运行的电喷柴油发动机，充分展示共轨柴油发动机的组成结构和工作过程；
　　2.实训台面板上有发动机执行区信号检测区。喷绘图由有机玻璃保护，四周由不锈钢镶边，方便老师讲授和组织实训教学，学员可直观对照发动机电路原理图和发动机实物；认识、测试和分析控制系统的工作原理；
　　3.实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器电阻、电压、电流、频率信号；
　　4.实训台面板上安装数字式显示器，可实时显示发动机转速、水温等参数的变化；
　　5.实训台面板上安装有诊断座。可连接专用或通用型汽车解码器，对发动机电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等发动机自诊断功能；
　　6.实训台配备有手动油门装置，可方便对发动机加速减速；
　　7.实训台配备有电源总开关、发动机围栏等安全保护装置；
　　8.实训台底座部分采用钢性结构焊接，表面采用高档金属漆喷涂，耐蚀性好，带自锁脚轮装置，移动灵活。
技术参数:
　　面板尺寸：900mm × 9OOmm × 200mm(长×高×厚)；
　　外形尺寸：1220 mm ×900 mm ×1900 mm（长×宽×高）；
　　工作电源：12V直流　　重量：500Kg；
　　燃油标号：依发动机型号（0#柴油）　　
　　油箱容积：10L；
　　工作温度：-40℃-50℃；　　
　　保养间隔时间：60天。
