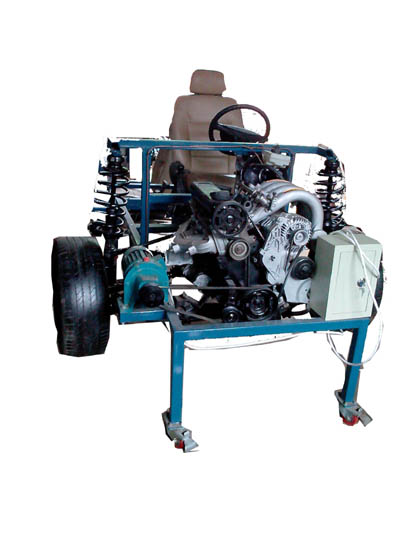

汽车动力传动与转向总成解剖教具,汽车教学模型上海嘉育,
型号:1700*1500*1200 详细说明: 组成结构采用汽车实物,配置悬挂系统、传动系统、转向系、制动系能反映汽车底盘各系统的布置与结构、充分满足汽车底盘系统结构认知、拆装等实训。 功能特点: 1、以发动机前置前轮驱动汽车原车实物动力总成及转向总成为基础,采用解剖形式,剖面涂不同颜色,突出结构层次; 2、充分展示发动机、离合器、变速器、差速器、驱动轴、制动器在内的动力传动系结构,能够清晰地解释动力传动系和转向系的设计原理、力学关系和运动原理; 3、发动机应为电子控制,各部件在剖开的气缸中能够清楚显示,点火过程可用指示灯显示,进排气系、冷却系、供油系、润滑系、起动机、点火系等全部采用剖视结构,便于教学; 4、变速器应为解剖结构; 5、实验台应便于移动和固定,外观良好
名称:汽车电动门窗与中控锁示教板
型号:2100*70*1700 详细说明:
1、硬件组成: 1)大众车系中控、防盗、电动后视镜、电动车窗系统为基础,全套中控、电动门窗、后视镜、防盗器部件,前后车门各一个等组成。 2)实驯台架:采用优质国标方钢钢性结构焊接,塑表面高温喷涂处理。外表美观,耐用,不褪色,装有万向脚轮,并带有脚轮自锁装置,便于移动教学。 2、产品功能: 1)展示电动后视镜的结构和工作原理,防盗系统的组成及工作原理,中控锁的结构组成及工作原理,防盗系统与中控锁的联系,门窗控制系统的组成及工作原理; 2)示教板面板:面板显示彩色电路图和工作原理示意图,学员可直观对照电路图和实物,认识和分析汽车电动门窗系统的工作原理。 3)示教板面板上安装有检测端子,可直接在面板上检测电动门窗系统各电路元件的电信号,如电阻、电压、电流、频率、波形信号等。 4)故障设置系统:专门的故障设置与排除系统,能够设置单个或多个组合故障,故障设置方便隐蔽性好。增强学生对电动门窗系统故障检测与排除能
|
