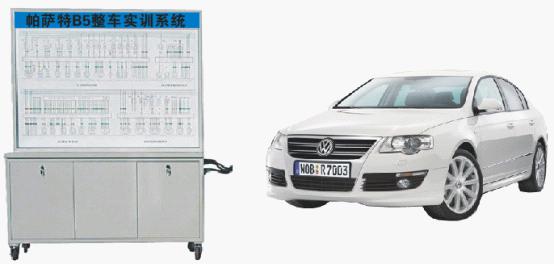

帕萨特整车综合实训系统

产品名称：帕萨特整车综合实训系统
产品型号：JY-ZCXS-06
产品价格：180000元
产品简介：帕萨特整车综合实训系统以帕萨特B5整车为基础，汽车各系统可运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车各系统结构与原理及工作过程。适用于各类型院校及培训机构对汽车整车理论和维修实训的实训教学需要。

详细说明

（一） 产品简介
帕萨特整车综合实训系统，以帕萨特B5整车为基础，汽车各系统可运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车各系统结构与原理及工作过程。适用于各类型院校及培训机构对汽车整车理论和维修实训的实训教学需要。
帕萨特整车综合实训系统实训功能齐全、操作方便、安全可靠、美观大方。
（二） 结构组成
帕萨特B5整车总成、整车起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、原车油箱、发动机加速机构、整车各系统控制面板柜、可移动台架、台架电源总开关、OBD诊断座、散热系统、任务驱动教学模式的实训指导书及台架操作说明书。
各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮。
（三） 功能特点
1． 汽车各系统正常运行。可拆除控制台，整车可正常行驶。
2． 故障模拟系统可模拟实际运行工况，设置多种实车各系统常见故障。可设置36个故障点内容。
3． 指针式油压表指示燃油压力值；指针式真空表指示真空压力值。
4． 控制台面板上绘有各系统彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析各控制系统的工作原理与工作过程。
5． 控制台面板上安装有检测端子，可直接在面板上检测各传感器、执行器，如电阻、电压、电流、频率、波形信号等。
6． 实训系统加装电源总开关、及其他转动部位防护罩等安全保护装置。
7． 实训系统底座部分采用实验桌，面板柜冲压成形，表面采用烤漆工艺，控制面板柜底座带万向自锁脚轮装置。
（四） 技术参数
1．外形尺寸：
汽车：原车尺寸
控制柜：1740mm X 1040mm X 1850mm（长X宽X高）
2．工作电源：12V/60AH蓄电池
3．油箱容积：40L
4．工作温度：-50℃～50℃、

卡罗拉发动机电控故障仿真实验系统示教板


产品名称：卡罗拉发动机电控故障仿真实验系统示教板
产品型号：JY-SJB-044
产品价格：询价
产品简介：采用丰田卡罗拉发动机电控系统制作，包括原车发动机ECU，各种传感器，执行器，转速表，开关，控 制电路图，继电器及部分模拟装置等。

详细说明

卡罗拉发动机电控故障仿真实验系统示教板
1、系统组成：发动机电控故障仿真实验系统有硬件、软件和课程手册三部分组成。
2．硬件部分：采用丰田卡罗拉发动机电控系统制作，包括原车发动机ECU，各种传感器，执行器，转速表，开关，控 制电路图，继电器及部分模拟装置等。
3、软件部分：实现小少于100个典型实车故障案例仿真，能进行多系统、综合故障诊断分析测量,并通过仿真系统进行有无故障的症状对比。
4、仿真功能模块：包括发动机电控燃油喷射系统电路及电路图、空调风扇系统电控电路、燃油泵控制电路、继电器马达控制电路、汽车灯光控制电路、转向警示灯控制电路、刹车灯控制电路和汽车启动蓄电池电路。
5、配备要求：不少于100课时的教师手册和学生手册各1册，手册中包含至少100个以上的典型实车故障案例；配备OBDⅡ诊断接口；
7、电源要求：AC220V±10%，50Hz;
8、配备教师手册和学生手册各1册；
