汽车油电混合动力系统解剖模型

产品型号：
JYQC-XNY-01
销售价格：
￥0.0000
 —详细资料

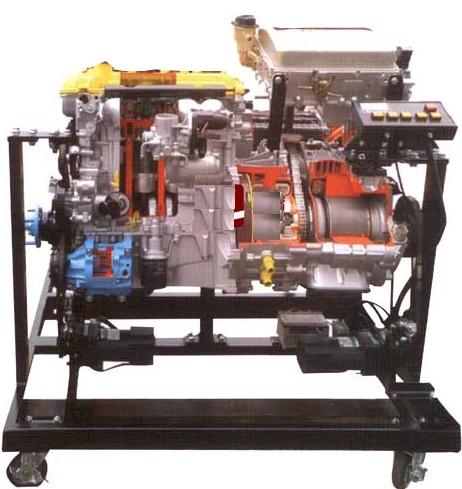

JYQC-XNY-01汽车油电混合动力系统解剖模型

一．产品简介
本实训系统以原厂汽车油电混合动力系统总成实物为基础，解剖关键部位，剖面涂不同颜色，突出结构层次，可对油电混合动力系统进行原理与结构展示。
适用于各类型院校及培训机构对汽车油电混合动力系统结构理论和维修实训的实训教学需要。
二．主要用途
1．适用于各类型院校及培训机构对汽车油电混合动力系统原理与结构展示教学需要。
2．适用于汽车职业技能鉴定考核的需要。
3．适用于油电混合动力系统的结构与原理认知、拆卸和装配检测提供标准参照物等教学需要。
三．结构组成
解剖的发动机、变速器等机械总成（包含系统各总成、及内外附件等）、电动机、移动式的安装底座等、台架操作说明书等附件。
四．功能特点
1．进行油电混合动力系统的原理与结构展示。
2．减速电动机驱动发动机与电机组，动态演示油电混合动力系统工作过程。
3．各总成解剖关键部位，剖面涂不同颜色，突出结构层次。
4．配套安装底座。
5．安装底座采用钢性结构焊接，台架表面采用烤漆工艺。
6．配套使用说明书及实训指导书。
五．外形与颜色
设备外形： 1500×800×1300mm (长×宽×高)
安装底座颜色：7032（用户可选择各种颜色）
六．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：40*40*2.0mm
1.3表面采用亚光灰喷塑工艺，厚度0.3mm.
1．4底座冲压成形
2.万向脚轮
2.1万向带锁止功能脚轮
2.2脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
2.3脚轮：80mm×40mm(直径×宽度)
七．技术指标
1.电源：220V
2.工作温度：-40℃～+50℃
3．主机：原车装置
4．电动机：220V/250W 15转/分
5．漏电保护开关：DZ47LE-32

新能源汽车教学设备

混合动力汽车整车解剖模型

产品型号：
JYQC-XNY-16
销售价格：
￥0.0000
 —详细资料
JYQC-XNY-16混合动力汽车整车解剖模型

（一）产品简介
比亚迪F6DM  混合动力整车多角度解剖，可容易地看见发动机舱、车身侧围的构造结构、钢板的厚度及独立悬挂的结构，甚至车轮的轮毂及轮胎的横截面。此外，车内方向盘、排挡杆、手刹、安全带固定装置及安全带卷等平时都被包裹严实的部件也被特别地一剖为二，内部工艺精度、构造清晰呈现,能够展示汽车各总成装置以及各附件位置。
（二）结构组成
经解剖全新混合动力整车总成、减速电动机及附件、可移动台架等；配置教学资料，适用于汽车专业考核和培训。
（三）功能特点
1．主要总成剖示并以各种颜色区分并做防锈处理。
2．能清晰的看出各主要部件运动过程，一种颜色直观看到动力传递路线。
3．能够满足汽车整车结构、基本工作原理的教学。
4．覆盖件，内饰及漆色无明显损伤且规定配置齐全。
5．电机驱动：220V/750W、12-15r/min,每个活动零部件达到运动状态。
6．配置钢制可移动台架以及脚轮刹车位置，台架表面采用优质金属漆喷涂耐腐蚀性好，适应各种环境下的教学实训。
7．解剖部位：动力各系统、变速器、车身系统、覆盖件、混合动力控制系统、电气系统主要部件等。
（四）技术规格
外形尺寸：原车参数；
电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；
电机：220V/750W
（五）附件
1．设备实验指导书
2．原车维修手册
