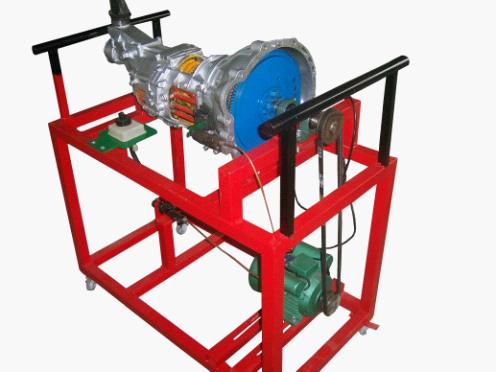

手动变速器解剖运行实训台（后驱动式）

产品名称：手动变速器解剖运行实训台（后驱动式）
产品型号：JYQC-BSQ-09
产品价格：18000元

产品简介：手动变速器解剖运行实训台（后驱动式）
手动变速器解剖运行实训台（后驱动式）
详细说明

手动变速器解剖运行实训台（后驱动式），采用金杯后驱原厂手动变速器为基础，交流电机为动力源，可对手动变速器进行换档等实际操作。真实展示手动变速器组成结构和原理及工作过程。适用于各类型院校及培训机构对汽车手动变速器理论和维修实训的实训教学需要。
手动变速器解剖运行实训台（后驱动式），实训功能齐全、操作方便、安全可靠、美观大方。
（一） 结构组成
金杯后驱原厂手动变速器总成、减速机构、挂档杆总成、交流电机、移动台架等。配任务驱动教学模式的实训指导书及台架操作说明书。
台架安装带锁止万向的脚轮、台架高温及转动等部位加装防护装置。
（二） 功能特点
1. 手动变速器正常操作运行。
2．实训台加装电源总开关、及其他转动部位防护罩等安全保护装置。
3．变速器可进行换档等实际测试。
4. 采用真实的原厂手动变速器进行机械剖切，充分展示变速器机械部分的内外结构。
5．对变速器各机械剖面采用不同颜色的油漆进行喷涂。
6．由电机驱动机构带动变速器输入轴运转，真实演示不同档位下的动力传递过程。
7.实训台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
（三） 技术参数
1．外形尺寸：1100mm X 800mm X 1250mm（长X宽X高）
2．动力电源：220V交流电压
3．输入电源：220V交流电压
4．工作电源：12V直流电压
5．工作温度：-50℃～50℃、
6．电机：220V/750W

汽车悬挂试验台 [仪器，仪表]

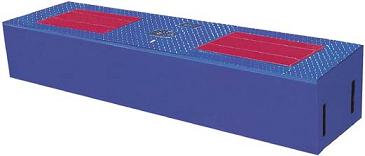

产品介绍：  JYJ系列汽车悬架性能检验台

JYJ系列汽车悬架性能检验台是用于检测汽车悬架装置,主要是测试减振器性能忧劣的专用设备,适用于汽车检测线、汽车监理部门和汽车制造厂及汽车维修行业。

产品特点
1、采用先进的共振法测力技术，通过快速扫频、激振原理实现快速不解体地测定汽车悬挂装置的实际状况，进而判定汽车悬挂装置、主要是测试减震器性能及品质忧劣。
2、传感器精度高，且具有很强的抗干扰能力，测试准确，性能稳定可靠。
3、振动板采用M型结构，停车位置准确，检测重复性好，精度高。
4、采用滚珠导向限位机构，内摩擦小，振动板运动灵活且具有较好的同步性，检测偏置误差小。
5、中文视窗界面，操作方便，易学易用，测试结果以图表和波形曲线直观表现。
6、检测数据结果可自动存入数据库，且可方便快速实现数据查询，使用户能及时了解自己汽车悬挂装置的状况和维修前后的情况，可打印。
7、设有PC接口可方便地与计算机联网使用。
技术参数
产品型号 JYJ-II(小车型) JYJ-III（通过式）
最大允许轴荷 3000 kg 10000 kg
被检车辆轮距 700-2100mm 700-2100mm
激振频率 15HZ 23HZ
振幅 5mm 5mm
电机功率 2x1.1KW 2x1.5KW
电源 380±10%V,50HZ 380±10%V,50HZ
电机转速 910r/min 1400r/min
噪音 <70dBA <70dBA
承载载荷示值误差 ±2% ±2%
吸收率重复性误差 ±2% ±2%
偏置率重复性误差 ±2% ±2%
振动板尺寸 700x320mm 700x320mm
外形尺寸 2520x650X232mm 2530x680x255mm
