汽车专用试灯自动变速器油路考核实训台技术

  技术性能：

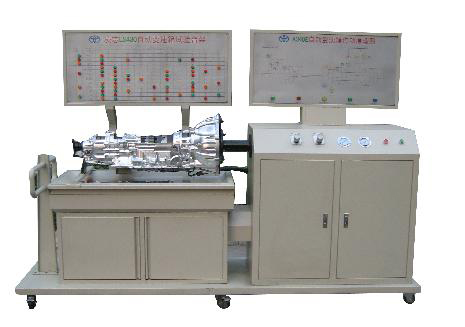

本自动变速器实训台采用丰田A340自动变速器为适应汽车教学需求而研制的，该实训台由电控变速器、电脑雕刻面板、可移动式台架(万向脚轮)、驱动系统(脚踏式油门踏板)变频电机驱动、刹车系统(脚踏液压盘试刹车)、启动系统(电门锁方式启动)、车速传感器、电磁阀执行器、原车电脑、具有发动机运转及显示（转速.车速.档位）、液压油压力显示表（显示换档过程油压）、自动变速器电磁阀工作指示LED灯、原车诊断座、进行失速实验等。变速器主体解剖能够实时观察内部元件工作状况，故障设置区可设置24路故障（老师设置任一路线路故障）、故障排除区（学生通过各种仪器、仪表、）在面板上用专用排故线连接排除故障、传感器信号模拟等多项功能、具结构紧凑、操作方便、安全可靠、教学直观、是汽车自动变速器实物教学不可缺少的实验室设备之一。
在面板上显示电磁阀的工作状态的指示灯

例如：N89#/OFF—断电泄压上，施加在B2换档阀右侧的控制油压被释放，B2换档阀在左侧弹簧力的作用下向右移动，2/4制动器B2的油路被切断。LED灯指示。
N90#/ON—通电保压，来自减压油路的油压作用在K3换档阀的右侧，迫使K3换档阀克服左侧的弹簧力向左移动，高档离合器K3的油路被切断。LED灯指示。
主要参数值：
●自动变速器                              丰田A340
●可移动台架(分体式+安全不锈钢防护拦)     1500×1000×1800mm
●面板由2mm铝板雕刻，不同色彩着色。
●配套电机：                              三项，380V。
●驱动功率                                3KW
●变频器功率                              4KW
●驱动工作电压                            AC380V
●自动变速器油                            6.5L
●自动变速工作电压                        DV12V
●工作电流                                10A
●设备重量                                200Kg
●调速器：最高可调转速2800r/m
●可移动台架(台架面板4mm钢板,侧面2mm钢板) 外观经喷塑处理
●LED灯:红 黄 绿
●数字表：最大量程19.99V
●所需专用工具：专用诊断仪   汽车专用试灯  汽车专用万用表  高阻表(兆欧表)等
