气动实验台,气动实训箱 [规格型号]: JY-QD30 [产品名称]: 气动实训箱 [价 格]: 16800元 [产品参数]:

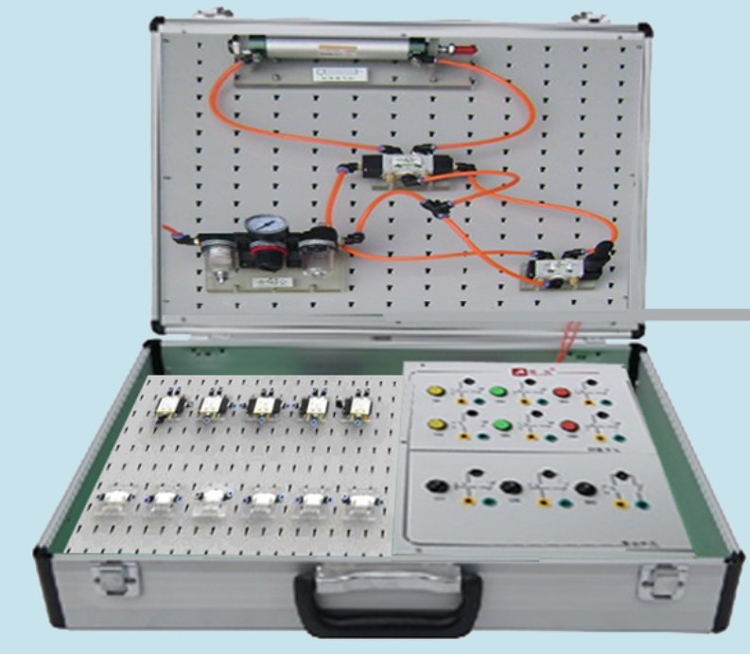

产品介绍: JY-QD30 气动实训箱 气动实训箱 一、设备概述 本气动实训箱主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成,结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。可带进教室作演示实验,适合职业院校液压与气动传动技术等课程的实训教学需要. 微型空气压缩机(客户自备), ◎ 供电电压:三相五线 AC 220 V±5%,50Hz; ◎ 控制电压:DC24V;◎ 工作环境温度:-5℃~40℃; ◎ 安全保护措施:安全性符合相关的国标标准; ◎ 气动实训箱外形尺寸(长×宽×高):550mm×350mm×200mm; 二、气动基本实训回路 1、单作用气缸的换向回路 2、双作用气缸的换向回路 3、单作用气缸速度控制回路 4、双作用气缸单向调速回路 5、双作用气缸双向调速回路 6、速度换接回路 7、缓冲回路 8、二次压力控制回路 9、单缸连续往复动作回路 10、卸荷回路 11、快速排气阀应用回路 三、气动实训箱配置清单
序号 |
分 类 |
元 件 名 称 |
数 量 |
1 |
实验箱 |
气动实验箱 |
1 |
2 |
组合元件 |
单作用缸 QGX25ⅹ100 |
1 |
双作用缸 QGX25ⅹ100 |
1 |
三联件 AC2000 |
1 |
手动换向阀 H210—08 |
1 |
单电磁换向阀(二位五通)4V210-8(DC24V) |
1 |
双电磁换向阀(三位五通)4V230-8(DC24V) |
1 |
单气换向阀(二位五通)4A210—08 |
1 |
双气换向阀(二位五通)4A210—08 |
1 |
行程阀(机控)MOV—2 |
1 |
行程阀(按钮)MOV—3A |
1 |
快速排气阀1/4 QE—02 |
1 |
单向节流阀RE—02 |
1 |
3 |
附 件 |
气管 PU6ⅹ4 |
10米 |
4 |
电器配件 |
行程开关(装在缸体上) |
2个 |
6 |
工具 |
剪刀 |
1把 |
活动板手 |
1把 |
消声器(小)1/8 |
2只 |
消声器(大)3/8 |
1只 |
三通(T型三通)Ø 6 |
4只 |
三通(Y型减径三通)Ø 8—Ø 6 |
1只 |
四通Ø 6 |
2只 |
L型(螺纹二通)601 |
2只 |
L型(螺纹二通)602 |
2只 |
气孔塞头Ø 6 |
5只 |
生料带 |
1个 |
保险丝3A |
2只 |
7 |
资料 |
使用说明书 |
1册 |
自动变速箱气动实训台
技术指标: 变速器型号: 外形尺寸:L×W×H 1090×700×1910(mm) 重 量:180Kg 工作温度:-30℃~50℃ 减速电机规格:220V/180W 27r/min 储气罐工作压力:0.2MPa—0.8MPa 外接电源:220V/50Hz 工作电源:12VDC/29A 功能要求: 设备采用xx原车自动变速器,包括:解剖的自动变速器总成。换挡执行元件控制开关、换挡显示控制装置、减速电机、电源控制及过载保护装置、储气罐、气压表、、气路控制阀。台架配有变速器结构原理图、换挡执行元件LED显示装置。可以使学员直观、真实地了解自动变速器系统的组成、各部件的外形、各机构彼此之间的连接关系,加深学生对变速器组成和工作原理的理解,帮助学生理解抽象的控制理论。适合中高等汽车院校与培训机构对学员进行自动变速器的教学需要。
