JY-8058 PASSAT B5整车电器实训台

价格:78750元

产品简介：

使用环境：温度-5℃～40℃；湿度≤80％

汽车型号：帕萨特B5

工作电压：220V

频率：50/60HZ；

功率：350W

实验台尺寸：2500MM×500MM×1800MM（长×宽×厚）

万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用刚性结构焊接，所用材料方管、冷轧板采用国标标准材料，支撑可靠，表面喷塑处理防腐蚀抗老化，不褪色

控制面板采用纯铝塑板，控制面板上原车实物线路或绘彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。（注：原车实物线路或彩色电控系统原理图可根据客户要求）

产品组成：

产品组成: 中央控制电脑、左前门控制电脑、右前门控制电脑、左后门控制电脑、右后门控制电脑、灯光系统、仪表系统、充电系统、起动系统、电动车窗系统、雨刮系统、中央继电器保险丝盒、点火系统、发动机电控喷油系统、音响系统、发动机冷却系统、OBDⅡ 电脑诊断座等,点火开关、测端子、智能故障设置盒总成、可移动台架、使用说明书及实验指导书等等。

功能特点

本实验台可使学生了解全车电路电器系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。

通过显而易见的电脑检测端子，配合万用表检测个传感器、执行器的电压及电阻值。

设置发动机常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力

充分展示汽车全车电路系统的组成结构和电路元件通过数据传输执行工作。

具有诊断连接功能，可通过汽车故障电脑诊断仪对整个动力系统和舒适系统的CAN数据传输网络及终端控制单元进行检测。

通过组合仪表的网关控制连接，可把动力系统数据网络和舒适系统数据网络连接，组成完整的全车CAN网络系统

灯光照明系由各实物开关和模拟开关等控制，可设置线路故障。

起动充电系可用万用表检测各线路接头电压及电流，可设置线路故障。

发动机点火系可直观火花塞点火情况，并可设置相应故障。

可直观各喷油器喷油过程，节气门对喷油量的作用，喷油泵断路故障等。

仪表信号通过各传感器采用模拟信号，并可设置相应故障。

智能单片机设置故障，可连接计算机直接在电脑上设置故障，可进行计算机联网，可用一台计算机控制255台设备以上，在计算机上可进行读码，解码，读取各传感器数据，发动机转速，节气门 开度等等

检测功能

配备电脑数据检测端口，可通过连接专用或通用型解码器，故障码读取、故障码清除、波形分析、元件测试等

▲智能化故障设置和考核系统要求：

1）配有网络型智能化故障设置和考核系统：①采用数字化集成电路板及最新MCU技术与配套的故障设置控制技术；

②不需要电脑就可独立进行考试考核，老师与学生界面分开，老师通过密码进入教师界面出题，学生在普通界面答题；

带有与设备相适应的试题库，试题库可根据用户的要求进行编辑；

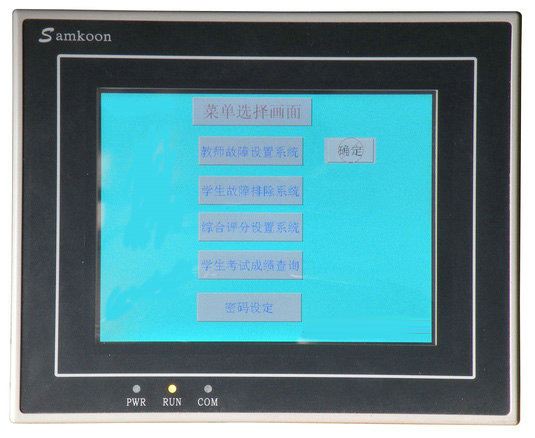

④具有高清淅 (0.225×0.225点) 3.8寸（含3.8寸）以上的液晶显示屏，中文菜单式操作界面，人机对话友好；

⑤操作按键少，操作简单快捷；

⑥可自由设定任意一处电路的线路断路、对地短路、接触不良等故障现象；能够设置与控制模块脚有关的各种常见故障；

⑦可根据设备使用要求调整故障设置点的数量和类型；

⑧安装有RJ45网络接口，备有RS-232串行口，可用网线与其它设备的故障设置装置组成一个网络，通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

2）带网络型智能化故障诊断和考核平台接口，与网络型智能化故障设置和考核系统对接后可实现以下功能：①可编辑试题及答案、试题存盘、导入试题，每道试题包括的信息：试题序号、试题描述、答案、是否要求答题限时、限时时间、答案输入次数限制；②可对班级每个学生的考试成绩进行统计，形成班级成绩报表(学生姓名、报考级别、考试成绩)；③可设置系统登陆密码：新建用户和密码设置与更改；④能自动收卷、自动阅卷，能对考生的考试情况和考试成绩进行统计，帮助教师准确、全面地了解学生对各课程内容的掌握情况。
