桑塔纳 2000 故障实验教学设备

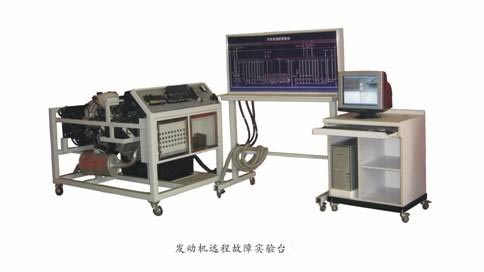

设备的构成:桑塔纳 2000 发动机实验台架    桑塔纳 2000 发动机


发动机故障手动设置模块
内置式STN2000 故障设置模块
内置STN2000 ODB Ⅱ --RS232 转换模块
注:故障设置模块和 ODB Ⅱ --RS232 转换模块以及软件经过集成已经成为我公司 独立产品《 汽车传感器故障设置接口 》,可广泛用于原有 老设备的升级 和各 设备厂家的设备提供附加电控故障及数据流检测功能
台式专用电脑 [ 选配,非设备标准组成部分 ]
笔记本电脑 [ 选配,非设备标准组成部分 ]( 带 PCMCIA 双串口扩展卡 )
实验专用笔记本(定制)

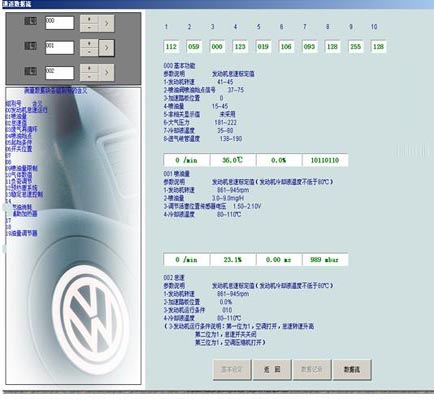

故障远程设置和检测软件(注:返回的 通道数据流具有详细的说明,并且对老师有开放的接口。老师可以根据掌握的实车数据及数据流说明进行定制 , 绝对不同于个别厂商的 5051 简单汉化版 )
设备使用说明:
将发动机台架控制电缆与实验台连接接头按序号一对一连接,实验台与发动机实验台架连接 , 并将故障设置和检测接口与测试专用笔记本电脑的 PCMCIA 卡的 COM 口一对一连接 , 具体顺序也可以通过软件的设置界面进行调整
实验系统上电;
打开电源开关;

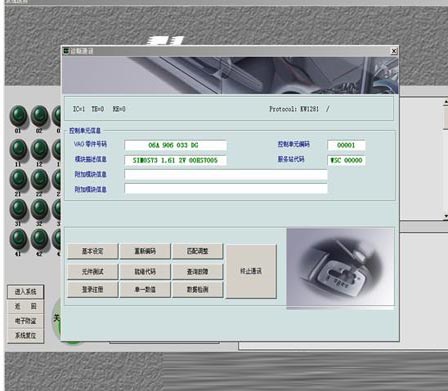

打开软件操作主界面;
通过软件操作界面打开点火开关;
根据课程需要设置故障,故障数一般不要太多,以一次不多于5个为易,否则可能影响设备的正常使用寿命;
故障设置完成后,学生或教师可以通过实验台对故障进行检测实验或演示;同时通过软件也可以检测故障以及数据流和数据曲线;
多媒体软件对各传感器和发动机进行功能模拟演示,采用 3d 虚拟实景技术
设备故障说明:



01 故障名称 : 节气门控制器 5V 参考电压故障



02 故障名称 : 节气门控制器共用接地故障



03 故障名称 : 节气门控制器电位计反馈信号故障



04 故障名称 : 节气门控制器定位计反馈信号故障



05 故障名称 : 节气门控制器怠速接点开关信号故障



06 故障名称:怠速调节“ + ”信号故障



07 故障名称:怠速调节“ - ”信号故障



08 故障名称 : 进气温度传感器反馈信号故障



09 故障名称 : 进气温度传感器接地故障



10 故障名称 : 水温传感器反馈信号故障



11 故障名称 : 水温传感器接地故障



12 故障名称 : 水温表信号故障



13 故障名称 : 空气流量计 12V 故障



14 故障名称 : 空气流量计反馈信号故障



15 故障名称 : 空气流量计 5V 参考电压故障



16 故障名称 : 空气流量计反馈信号故障



17 故障名称 : 霍尔传感器 5V 参考电压故障



18 故障名称:霍尔传感器反馈信号“ + ”故障



19 故障名称:霍尔传感器反馈信号“ - ”故障



20 故障名称:氧传感器信号“ + ”故障



21 故障名称:氧传感器信号“ - ”故障



22 故障名称:发动机转速信号(转速表)故障



23 故障名称 : 诊断 - 防盗电路



24 故障名称 : ECU 接地故障



25 故障名称 : ECU 常供电源故障



26 故障名称 : 活性碳罐电磁阀控制故障



27 故障名称 : 喷油器 空气流量计 碳罐电磁阀 氧传感器加热电源故障



28 故障名称 : 点火开关供应 ECU 电源故障



29 故障名称: 14缸点火线圈控制故障



30 故障名称: 23缸点火线圈控制故障



31 故障名称 : 霍尔传感器 节气门位置传感器共用 5V 参考故障



32 故障名称 : 燃油表信号故障



33 故障名称 : 喷油器电源故障



34 故障名称 : 一缸喷油器控制故障



35 故障名称 : 二缸喷油器控制故障



36 故障名称 : 三缸喷油器控制故障



37 故障名称 : 四缸喷油器控制故障



38 故障名称 : 燃油泵继电器控制故障



39 故障名称 : 燃油泵电源故障



40 故障名称 : 燃油泵接地故障



41 故障名称 : 防盗控制器接地故障



42 故障名称 : 防盗控制器电源故障

软件说明
软件操作环境: Windows XP 、 DirectX8 以上以及专用软件平台
硬件要求:支持 3D 、 PCMCIA 双串口、符合专业计算机要求,以符合工业专用的笔记本和专用 PC 机为宜
软件启动时请关闭其它程序,如遇意外通讯失败可以重新启动计算机
KRL-2000 实车故障教学设备保修卡
送货时设备免费安装和培训
一年内设备免费维修服务
设备选配的电脑及周边外设按国家相关标准执行
终生保修
对以下行为造成的设备损毁不在此保修范围:
不按正常操作流程使用或蓄意非法破解设备造成设备损毁
对软件系统进行非法破解造成软件损毁
选配电脑及周边产品不符合电脑厂商的保修卡保修范围的
   采用上汽生产全新多点喷射 AJR 发动机总成,带全部附件,包括燃油箱、三节消音器等。采用 BOSCH 公司 80 针脚 Motronic3.8.2 版本电子控制燃油喷射系统。系统包括可移动的发动机支架、 ECU 电脑及全车线束、仪表总成、散热器总成、水箱总成、油箱总成、碳罐总成、继电器合总成、消音器总成、带芯片的钥匙及防盗控制器总成等。能设置单个电控故障 46 个,复合故障 100 个以上;能做控制器匹配设定和执行器调整故障的操作培训;有信号输出端口,能开展数据流分析、波形分析和尾气分析的教学训练;能配合发动机综合分析仪、汽车示波器、汽车专用万用表的使用操作教学培训。系统还包括控制柜、控制面板、通讯电缆、 PC 机、中文电脑故障诊断仪等,带 40 万字教学实习、管理软件,内含 280 幅图片。
  加上我公司最新研发的“汽车专业多媒体教学平台”,嵌入诊断程序和数据分析软件,可远程设置故障,远程分析故障数据,包括故障代码、故障数据流、故障波形等并使用投影仪播放,可实现200人同时分析故障。不但有强大的故障分析支持系统,还能与汽车ABS系统电控故障实验台;自动空调系统电控故障实验台;安全气囊系统电控故障实验台等联网,组成完整的汽车专业电控故障诊断实验中心。



注:可以根据学校的要求选着其他车型

序号

名 称

车型

软件

配置

技术性能

1

汽车手动空调电控故障实验台

桑塔纳 2000/3000

见宣传资料

见宣传资料。 能设置电控系统故障 18 个

2

汽车自动空调电控故障实验台

宝莱 1.8T 或奥迪 A6 、 A8

带多媒体教学平台

见宣传资料

见宣传资料。 能设置电控系统故障 26 个。

3

STN-1 电控故障实验台

桑塔纳 2000/3000

带多媒体教学平台( B 型机不带多媒体教学平台)

电控系统全部传感器和执行器;可移动支架;诊断接口,故障控制面板。

能直观无分电器点火和喷油,能调整转速, 可设置故障 28 个 ,能测试信号,能开展诊断仪、示波器、万用表操作使用培训。

5

汽车网关及 CAN 总线控制工况及工作原理示教台

美、日、欧各车系高档轿车

该种网关及总线控制原理、部件组成、工作模式、适用车型软件

采用汽车各控制器实物布置,加装透明有机玻璃罩,控制器内部器件清晰可见,带可移动支架,总线连接各控制器,面板彩色喷绘网关示意图。

不同颜色 LED 灯表现各种工况下总线数据交换和网络通讯情况,串口输出相关数据,显示器或投影仪播放参数。(不含 PC 机及投影仪)

6

汽车柴油共轨电控系统故障实验台

宝莱或捷达

带多媒体教学平台

宝莱或捷达柴油电控系统控制器;线束;全部传感器和执行器;可移动台架;诊断接口;故障控制面板;

采用全新柴油共轨电控系统全套装置,结构原理清晰易学, 能设置 20 个电控故障 (B 型机 ) 。

7

汽车自动悬架系统电控故障实验台

奥迪 A6 、 A8

带多媒体教学平台

奥迪汽车自动悬架全套装置;故障控制面板;串口及线束;控制单片机;液压加载装置,面板彩色喷绘。

汽车自动悬架系统结构原理清晰易学,能模拟各种路况,能表现不同路面下独立悬挂的动作, 能设置 10 个电控故障。

8

汽车自动变速器实验台

低速: 4T60E 或

A340E

高速: KM-175

带该型自动变速器结构、原理、故障诊断维修数据资料,带智能考核试题库

自动变速器总成;调速电机;显示仪表组;控制面板;高、低压油泵;载荷装置;箱体等。高速实验台另加变扭器、节气门体、加速踏板及控制单片机。

分高速和低速两种,高速为全新总成部件,带变扭器, 800-4000 转,采用加速踏板驱动节气门体控制转速,完全模拟汽车自动变速器从起步到超速档的运行工况。可做零速实验,油压实验,升、降档实验,可观察各档位油路压力。低速 200-300 转,手动调整压力。

9

汽车安全气囊电控故障实验台

桑塔纳 3000 或奥迪 A8

带多媒体教学平台

桑塔纳 3000 或奥迪 A8 轿车安全气囊全套装置,控制面板,诊断接口,带可移动台架,面板彩色喷绘。

汽车安全气囊系统结构原理清晰易学, 可设置 10 个电控故障 ,能并入网络教学,远程设置故障。含原理及检修教学片(限桑塔纳)

11

汽车 ABS 系统电控故障实验台

桑塔纳 3000 或奥迪 A8

带多媒体教学平台

桑塔纳 3000 或奥迪 A8 的 ABS 全套装置;控制柜和故障面板;串口及线束;控制单片机;调压器;轮速传感器;控制器及线束;诊断接口等。面板彩色喷绘。

汽车 ABS 系统结构原理清晰易学, 可设置 12 个电控系统故障 ,可表现 ABS 正常状态与故障状态下的工况。 LED 等显示四轮压力,能并入网络教学,远程设置故障。含原理及检修教学片(限桑塔纳)

12

汽车电子转向系统拆装实验台

奥迪 A8

带电子转向系统结构原理、故障诊断及维修资料软件。

电控液压转向系统装置,带方向盘、钢圈、车轮,转向助力泵,电动机,可移动支架,压力表等。

汽车电控液压转向系统结构清晰,原理易学,以电机驱动转向助力液压装置,可用于拆装练习,并检验装配情况,增强学生动手能力,提高学习积极性。

13

汽车传动系统拆装实验台

另定

带传动系统结构原理、故障诊断、拆装工艺、检验标准等技术资料软件。

汽车后轮驱动传动、后桥、差速全套装置,电动机、减速机,支架等。

汽车后轮驱动传动系统结构清晰,原理易学,可用于拆装练习,以电机驱动减速机拖动后桥检验装配情况,增强学生动手能力,提高学习积极性。


说明:

1 、以上实习实验设备共计 17 项,能组成完整的“实验室故障诊断中心”,全方位开展汽车专业教学实习实验活动。其中大部分设备可合并组成“教学多媒体平台”的实物数据源,用于开展网络教学。我公司负责网络调试。
2 、单项定货《智能试题库》、《维修企业管理》软件为简装版。
3 、汽车柴油共轨电控系统故障实验台: A 型机含实物发动机和全部附件、汽车冷却系统、消音系统、可移动发动机台架、控制柜、通讯电缆、 P4 PC 机、中文故障诊断仪等。能设置 40多个单个故障。
我们的优势:
一:技术优势:
汽车微机故障检测诊断系统 ------ 桑塔纳 一项技术填补国内空白,拥有两项技术专利 ,能够设置多达数百个故障。
设备使用最优化的配置,保证数据、波形和故障码的准确性,保证学校进行故障诊断、分析和数据、波形分析的教学的准确性。
使用我们的教学仪器后,学校原有的解码器、发动机综合分析仪、示波器、汽车万用表等仪器才能真正充分利用起来。因为我们的仪器能够设置故障(这些故障均是在实际维修中经常遇到的),有了这些故障,学员才能有机会使用分析仪器亲自分析、解决故障,锻炼实际操作的能力,掌握先进的诊断工艺,学校也为社会输送紧缺的合格人才,从而提高办学质量,扩大学校声誉。

二:软件优势
我们的教学仪器大部分都带有支持多媒体教学系统的软件,能够远程控制,实现数百人同时教学。实现真正意义上的多媒体教学。
软件中带有完整细致的故障检测诊断方法、工艺流程、操作步骤,使实作教学活动有的放矢,循序渐进。这决非是简单地抄袭《维修手册》,而是我们多年维修经验的积累。
软件内嵌入全套原厂标准数据、全部故障的诊断方法和维修工艺流程以及教务管理软件、实习室设备管理软件和 4S 店管理软件,能够很方便地开展实习教学。
软件中 附带智能考核试题库系统软件,能鼠标选题,智能判分,机器出卷。为教学提供很大方便。
软件中带有强大的技术支持数据库, 对每一个故障都有诊断工艺、操作流程、技术规范、标准参数、实车系统及部件的测试方法都有详细介绍的文档和教学片,图、文、声并茂,生动活泼。
