汽车实训设备，全车电气故障排除模拟实训台
汽车实训设备-世达工具120件套

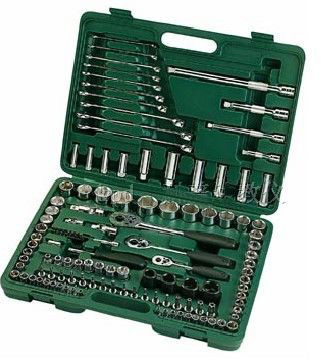

世达工具120件套，终身保用；
1、7件12.5MM系列6角公制套筒（20，21，22，24，27，30，32MM）；
2、11件10MM系列6角公制套筒（9，10， 11， 12，13，14，15，16，17，18，19MM）；
3、8件10MM系列6角花型套筒（E8，10，11，12，14，16，18，20）；
4、4件12.5MM系列6角英制套筒（15/16″1″1-1/16″1-1/4″）；
5、4件12.5MM系列6角公制风动套筒17192123MM；
6、7件10MM系列中孔形花型旋具头（T-10T-15T-20T-25T-27T-30T-40）；
7、4件10MM系列6角公制长套筒（13141517MM）；
8、9件10MM系列6角英制套筒（3/8″7/16″1/2″9/16″5/8″11/16″3/4″13/16″7/8″）；
9、17件10MM系列旋具套筒：花型（T-20304045505560），六角：(3456MM)，十字型：(#12)，一字型(5.5 6.5MM)，米字型：(#12)；10、4件6.3MM系列6角公制长套筒891012MM；
11、10件6.3MM系列6角英制套筒（5/32″，3/16″7/32″1/4″9/32″5/16″11/32″3/8″7/16″1/2″）；
12、12件6.3MM系列6角公制套筒:
(4.05.05.56.06.57.08910111213MM)；
13、3件万向接头(6.3MM系列10MM系列12.5MM系列)；
14、1件6.3MM系列旋具头接头；
15、1件6.3MM系列旋柄；
16、2件10MM系列火花塞套筒(16MM21MM)；
17、10件全抛光公制两用扳手(891011121314171819MM)；
18、5件转向接杆(6.3MM系列2″10MM系列3″10MM系列10″12.5MM系列5″12.5MM系列。
19、3件专业快速脱落棘轮板手（6.3MM系列、10MM系列、12.5MM系列）。
12k99

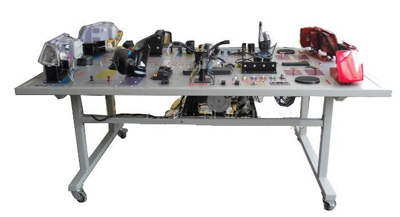

全车电气故障排除模拟实训台
型号：JY-q61
照明及信号系统常见故障排除
照明及信号系统常见故障与排除如表9-6所示。
表9-6 照明及信号系统常见故障与排除
|
故障现象 |
故障可能的原因 |
排除方法 |
|
前照灯远光和近光都不亮 |
灯泡烧坏
保险丝熔断
点火开关及其连接导线接触不良、断路
变光开关有故障 |
更换
更换
修理或更换
修理或更换 |
|
远光、近光在变光时，仪表板上的指示灯不亮 |
指示灯烧坏
中央线路板插接器及连接导线接触不良、断路
仪表板上的印刷电路板断路 |
更换
修理或更换连接导线
修理或更换 |
|
危险报警闪光灯和转向灯都不工作 |
灯泡与灯座接触不良
棕色导线搭铁不良
保险丝S19或S14熔断
继电器（危险报警闪光灯和转向灯共用）损坏 |
修理或更换
修理
更换
修理或更换 |
|
危险报警闪光灯和转向好工作正常，仪表板上的指示灯不亮 |
仪表板14孔插接器上蓝／红色导线断路
中央线路板A17接头接触不良
发光的极管损坏 |
更换
修理
更换 |
|
转向灯工作而危险报警闪光灯不工作或相反 |
保险丝S4熔断
危险报警闪光灯开关或连接导线有故障
保险丝S11熔断
转向灯开关或连接导线有故障 |
更换
修理或更换
更换
修理或更换 |
四、喇叭的检修
桑塔纳轿车上有高音喇叭和低音喇叭各一个，两个喇叭同步工作，形成良好的双音效果。高、低音喇叭共用一继电器（位于中央线路板6号位），合用一喇叭按钮。继电器励磁电流由S18提供，流经喇叭继电器触点的电流则由S16提供。
喇叭常见故障与排除见表9-7所示。
表9-7 喇叭常见故障与排除
|
故障现象 |
故障原因 |
排除方法 |
|
高音和低音喇叭均不响 |
喇叭接线柱上的黑／黄色导线接触不良、断路
保险丝S16 熔断
喇叭有故障
喇叭按钮导线断路或内部接触不良 |
修理或更换
更换
更换
修理或更换 |
|
喇叭声音低哑 |
蓄电池存电不足
喇叭有故障 |
充电或更换蓄电池
更换 |
|
放松喇叭按钮后，喇叭长鸣不停 |
喇叭内部短路
喇叭按钮短路 |
更换
修理 |
部分实训介绍。。。
灯光系统、起动充电系统、仪表系统、雨刮器系统、信号系统、电动车窗与中控锁系统、喇叭系统、音响系统等、及全部线路、断电器盒、保险等。
左前大灯近光、右前大灯近光、左前大灯远光、右前大灯远光、左侧转向灯、右侧转向灯、前雾灯、后雾灯、小灯、倒车灯、刹车灯、 充电指示灯、点火系统、喷油系统、舒适系统、雨刷电机、喇叭音响、中控门锁、左前电动车窗、右前电动车窗、左后电动车窗、右后电动车窗
|
