拆装运行发动机实训台,上海嘉育汽车教学设备,DSG手自一体双离合变速器实验台
发布时间:2014-3-12 10:54:03

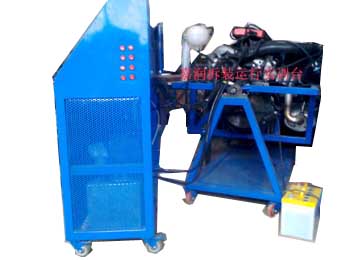

拆装运行发动机实训台

   详细说明:

一、配置要求
设备须满足全国高职汽修技能大赛要求
1.整套台架由发动机带电控系统、起动系统、充电系统、冷却系统、仪表系统、诊断系统、排放系统、加速系统、燃油供给系统、空气滤清器、蓄电池、测量面板、系统接口、推车、发动机拆装台、运行检测操纵台等组成。
2.能充分满足发动机解体、装配、启动、加速、调试、运行、匹配、检测、实训、考核、电池充电整个过程的要求。
3.电控系统由电控系统金属面板和实训台架组成。
电控系统金属面板,上面的文字和原理图采用电脑工艺制作。金属面板上配置不同的动态指示表,动态指示表通过电磁阀来控制,在面板上直接控制加速系统。还装有仪表系统,方便观察发动机的转速、水温表、以及各种警报灯。操作面板带有原理图和原车诊断座,适时检测发动机装配效果;同时还可连接诊断仪,能够读取故障码、清除故障码、读取数据流等操作。与发动机拆装翻转架二者相结合,能充分满足发动机解体、装配、启动、加速、调试、运行、匹配、检测、实训、考核、电池充电整个过程的要求。
实训台架整体台架采用刚性结构焊接,表面采用高温喷漆处理,防锈效果好;发动机可做轴向任何移动翻转和静止,配有2个12mm的锁止孔防止发动机翻转。发动机正时皮带无任何障碍物,方便做正时的调整,进行发动机的拆装实验;配有大面积接油盆,可做到工具、零件、机油不落地;拆装台架装有四个直径为40mm的铁柱支起台架,使拆装架更加稳定,同时还设有四个滚动轮,便于移动和固定。同时还配有长途运输时拆装架的保险装置,还装有油箱、风扇、消声器、散热水箱。
二、技术指标
1.发动机型号:桑塔纳2000原厂全新  AJR发动机
2.工作电源:12V直流蓄电池
3.工作环境:-40℃~50℃
4.气缸形式:直列4缸
5.气门形式:每缸4气门
6.发动机排量:1.8L
7.接口:配备系统及诊断接口
9.运行台外形尺寸(长*宽*高):1000×620×1200(mm)
10.拆装台外形尺寸(长*宽*高):1100×750×1100(mm)
11.总重量:350±50kg
12.燃油箱容量:5升
三、功能
1.汽油发动机电控系统结构认识
2.波形及数据流的阅读与分析
3.发动机电控系统综合诊断
4.发动机电控元器件测量
5.发动机工作信号测量
6.查询和清除故障码
7.发动机拆装实训
8.发动机正时的调整
9.节气门体的调整方法
10.系统匹配
11.汽油发动机机械部分装配与调试
12.带有背压检测位及功能
12.发动机机械部分故障诊断与测量
包含真空分析、缸压分析、汽缸漏气率分析、燃油系统分析、润滑系统分析、冷却系统检查、发动机异响分析等

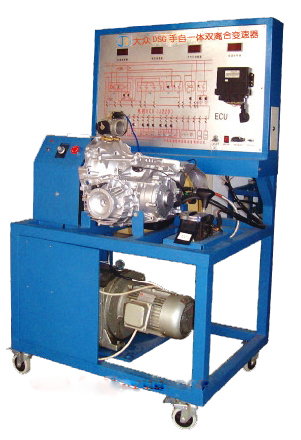

DSG手自一体双离合变速器实验台


型号:1200*700*17000

详细说明:

一、实验台的组成
本实验台有五部分组成:
1、基础部分:机箱、万向脚轮、防护罩、变速器总成及档杆
2、变速器本体部分:大众DSG手自一体双离合变速器
3、运转部分:电机、皮带传动、电机调速器。
4、展示部分:DSG变速器剖面示意图和双离合器片示意图
5、控制部分:点火启动开关、电源指示灯、调速电机控制器
二、技术参数
1、外形尺寸:850×1000×1710mm;
2、输入电压:380V;
3、三相异步电机:三相四线380V,50Hz;功率1.5Kw;转速125-1400r/min;
4、传动比:电机转速/输入轴转速=1/2;
5、变速箱类型:大众DSG手自一体双离合变速器。

  三、实验项目
1.DSG手自一体双离合变速器系统结构认识
2.DSG手自一体双离合变速器换挡波形及数据流的阅读与分析
3.DSG手自一体双离合变速器控制系统综合诊断
4.DSG手自一体双离合变速器电子元器件测量
5.DSG手自一体双离合变速器工作信号测量
6.DSG手自一体双离合变速器正时的调整
7.DSG手自一体双离合变速器节气门体的调整方法
8.DSG手自一体双离合变速器机械部分装配与调试
9.DSG手自一体双离合变速器带有背压检测位及功能
10. DSG手自一体双离合变速器机械部分故障诊断与测量
包含真空分析、油压分析、油压泄漏率分析、换挡油油系统分析、润滑系统分析、冷却系统检查、DSG手自一体双离合变速器异响分析等
