驾校设备/器材部件模型/汽车模型/桑塔纳变速器总成

重量：6千克

规格：90*30*60cm

材料：有机玻璃


配合大中专院校、交通汽校、驾培中心、技工学校、汽车驾驶和修理培训教学之用。通过汽车专业课程和本模拟的演示，可清楚地了解汽车内部各部件的机械结构与性能，便于学员较快地掌握汽车驾驶和修理技能。

透明汽车教学演示模型，以透明直观形象的特点，展示了汽车结构和工作原理。便于学员较快地掌握专业知识。

公司生产各类汽车教学模型

接受批量订购，厂家直销，价格优惠

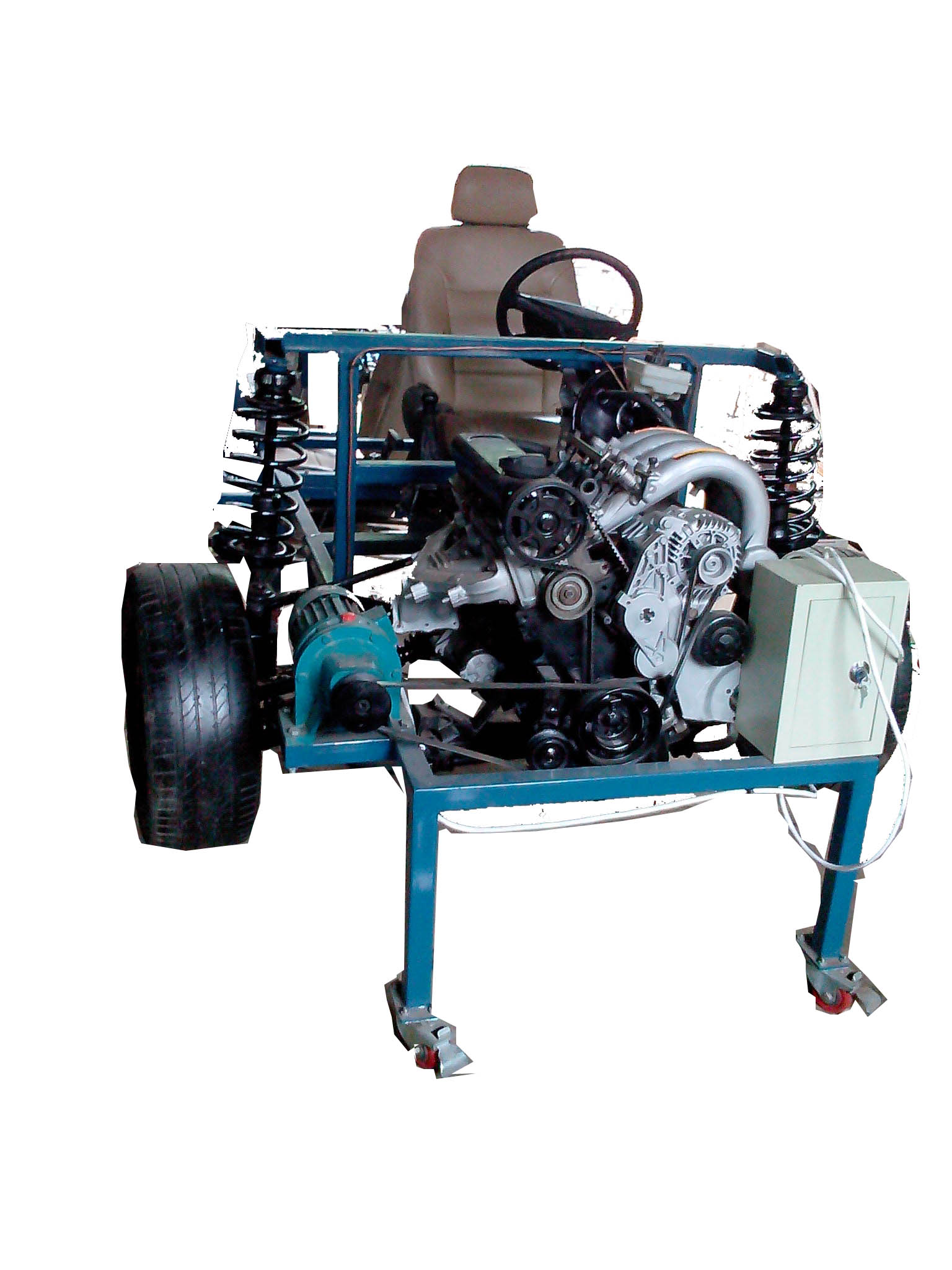

名称：汽车动力传动与转向总成解剖教具

型号：1700*1500*1200

详细说明：
组成结构采用汽车实物，配置悬挂系统、传动系统、转向系、制动系能反映汽车底盘各系统的布置与结构、充分满足汽车底盘系统结构认知、拆装等实训。
功能特点：
1、以发动机前置前轮驱动汽车原车实物动力总成及转向总成为基础，采用解剖形式，剖面涂不同颜色，突出结构层次；
2、充分展示发动机、离合器、变速器、差速器、驱动轴、制动器在内的动力传动系结构，能够清晰地解释动力传动系和转向系的设计原理、力学关系和运动原理；
3、发动机应为电子控制，各部件在剖开的气缸中能够清楚显示，点火过程可用指示灯显示，进排气系、冷却系、供油系、润滑系、起动机、点火系等全部采用剖视结构，便于教学；

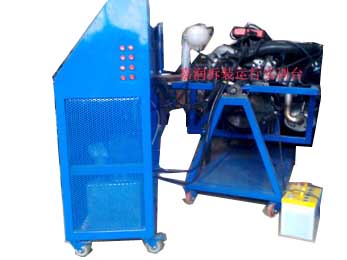

名称：拆装运行发动机实训台

型号：

详细说明：

一、配置要求
设备须满足全国高职汽修技能大赛要求
1.整套台架由发动机带电控系统、起动系统、充电系统、冷却系统、仪表系统、诊断系统、排放系统、加速系统、燃油供给系统、空气滤清器、蓄电池、测量面板、系统接口、推车、发动机拆装台、运行检测操纵台等组成。
2.能充分满足发动机解体、装配、启动、加速、调试、运行、匹配、检测、实训、考核、电池充电整个过程的要求。
3.电控系统由电控系统金属面板和实训台架组成。
电控系统金属面板，上面的文字和原理图采用电脑工艺制作。金属面板上配置不同的动态指示表，动态指示表通过电磁阀来控制，在面板上直接控制加速系统。还装有仪表系统，方便观察发动机的转速、水温表、以及各种警报灯。操作面板带有原理图和原车诊断座，适时检测发动机装配效果；同时还可连接诊断仪，能够读取故障码、清除故障码、读取数据流等操作。与发动机拆装翻转架二者相结合，能充分满足发动机解体、装配、启动、加速、调试、运行、匹配、检测、实训、考核、电池充电整个过程的要求。
实训台架整体台架采用刚性结构焊接，表面采用高温喷漆处理，防锈效果好；发动机可做轴向任何移动翻转和静止，配有2个12mm的锁止孔防止发动机翻转。发动机正时皮带无任何障碍物，方便做正时的调整，进行发动机的拆装实验；配有大面积接油盆，可做到工具、零件、机油不落地；拆装台架装有四个直径为40mm的铁柱支起台架，使拆装架更加稳定，同时还设有四个滚动轮，便于移动和固定。同时还配有长途运输时拆装架的保险装置，还装有油箱、风扇、消声器、散热水箱。
二、技术指标
1.发动机型号：桑塔纳2000原厂全新  AJR发动机
2.工作电源：12V直流蓄电池
3.工作环境：-40℃～50℃
4.气缸形式：直列4缸
5.气门形式：每缸4气门
6.发动机排量：1.8L
7.接口：配备系统及诊断接口
9.运行台外形尺寸（长*宽*高）：1000×620×1200(mm)
10.拆装台外形尺寸（长*宽*高）：1100×750×1100(mm)
11.总重量：350±50kg
12.燃油箱容量：5升
三、功能
1．汽油发动机电控系统结构认识
2．波形及数据流的阅读与分析
3．发动机电控系统综合诊断
4．发动机电控元器件测量
5．发动机工作信号测量
6．查询和清除故障码
7．发动机拆装实训
8．发动机正时的调整
9．节气门体的调整方法
10．系统匹配
11．汽油发动机机械部分装配与调试
12．带有背压检测位及功能
12.发动机机械部分故障诊断与测量
包含真空分析、缸压分析、汽缸漏气率分析、燃油系统分析、润滑系统分析、冷却系统检查、发动机异响分析等
