万能汽车发动机翻转架,上海嘉育汽车教学设备丰田佳美2.4L汽车充电系统示教板
发布时间:2014-8-30 21:59:01

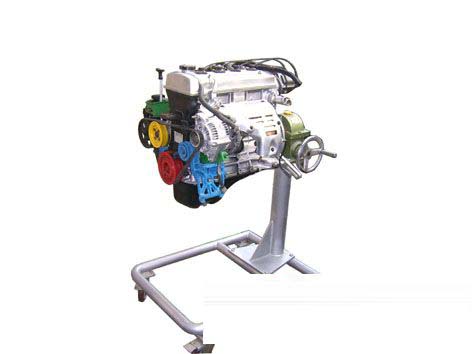

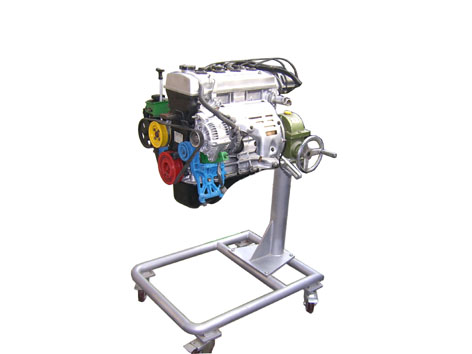

万能汽车发动机翻转架

产品描述 产品描述——

该底架为全钢结构,是翻转架的支承体。作用是支承各部件,为各部件提供合适的定位安装尺寸,并为检修人员提供检修工位,便于检修。



规格参数——

长950*宽650*高1000

丰田佳美2.4L汽车充电系统示教板



上海汽车教学设备厂

丰田佳美2.4L汽车充电系统示教板

    产品描述 该设备采用丰田佳美2.4L汽车充电系统实物为基础,充分展示汽车充电系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车充电系统理论和维修实训的教学需要。
1.   真实可运行的充电系统,充分展示汽车充电系统的组成结构。

2.   打开点火开关,触发三相电机运行,带动发电机工作,充电指示灯灭,蓄电池端电压升高,真实演示汽车充电系统的工作过程。通过面板上的电流表、电压表可观察充电电流和蓄电池电压的数值。

3.   示教板面板上绘有彩色喷绘电路图,喷绘图由3mm厚有机玻璃保护,四周由铝材镶边,学员可直观对照电路图和实物,认识和分析汽车充电系统的工作原理。

4.   示教板面板上安装有发电机总成分解部件,可直观认识发电机的组成结构。

5.   示教板面板上安装有检测端子,可直接在面板上检测汽车充电系统各电路元件的电信号,如电阻、电压、电流、频率信号等。

6.   示教板底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。

7.   配备智能化故障设置和考核系统:

1)   采用数字化集成电路板,最新MCU技术与配套的故障设置控制技术,拥有专利技术,系统稳定、不易感染病毒。

2)   不需要电脑就可独立进行考试考核,老师与学生界面分开,老师通过密码进入教师界面出题,学生在普通界面答题(教师出题方式:通过人机交互式界面中的主功能菜单选择“设定故障点和故障类型”,输入密码进入出题设置故障界面,从故障名称列表中选择所设故障,可任意选择“开路故障”,“短路故障”,“接触不良”三种故障类型;学生答题方式:进入主功能菜单选“学生查找故障技能考核”,学生通过实际操作测试查找出故障后,在此界面中选择故障名称和类型进行回答,如果答题正确系统响应“正确!故障排除”;如果答题错误,系统提示“不正确!请再检查”,对每道题的允许答题次数可由老师设在1~10次范围内)。带有与设备相适应的试题库,试题库可根据用户的要求进行编辑。

3)        高清淅3.8寸(0.225×0.225点)的液晶显示屏,中文菜单式操作界面,人机对话友好。只需4个操作按键,操作简单快捷。

4)        可自由设定任意一处电路的线路断路、对地短路、接触不良等故障现象,能够设置与控制模块脚有关的各种常见故障,可根据设备使用要求调整故障设置点的数量和类型。

5)        安装有RJ45网络接口,备有RS-232串行口,可用网线与其它设备的故障设置装置组成一个网络,通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

1.   外形尺寸:1600×700×1700mm(长×宽×高)

2.   动力电源:三相四线(三相五线 380V±10% 50Hz)

3.   工作电压:直流12V

4.   工作温度:-40℃~+50℃

5.   三相异步电动机

u 型 号:YT 100L1-4

u 电 压:AC 220V/380V

u 功 率:2.2KW

u 转 速:1420r/min

丰田佳美2.4L汽车充电系统示教板
