学生答题器-汽车智能故障模拟装置
来源:上海嘉育汽车教学模型网    发布时间:2020-03-02

电工电子技能实训考核装置

  产品说明-智能故障模拟设备系列

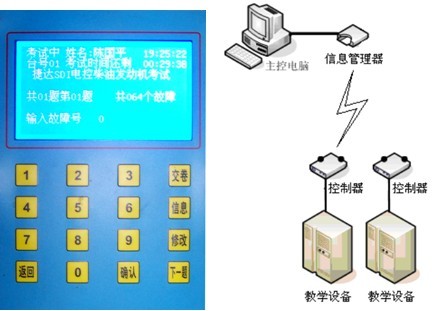

  (1)系统由一台教师用计算机和大屏幕智能人机平台(学生考察)组成,构成通过网络进行的智能教育评估系统。有完善的班级管理、学生管理、考试题库管理和考试管理。整个系统可以单个评估或网络评估最多64个网络评估终端。
  系统因选项而异,因此无需使用计算机即可评估。
  (2)该系统一次可以发送16个考试题,每个考试题可以设置128个失败点,每个学生考试题目和缺陷点教师可以任意设置,整个系统一次可以测试13 . 1万多个失败点。

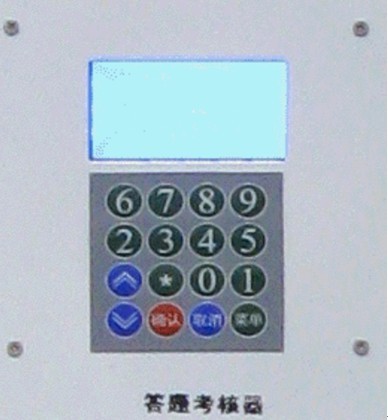

  (3)学生终端由大屏幕液晶显示器和触摸-响应键组成,学生屏幕通常显示学生姓名、学号、标准时钟、考试剩馀时间、考试问题名和故障现象说明、考试问题数、每个问题的失败点、考试剩馀点等。
  4)教师在计算机上编辑试卷,根据教育评估要求编辑故障点,通过智能评估系统将设置的故障点发送到每个学生教育评估设备上的人机平台(学生答词),并自动生成评估电路上设置的故障点。
  答案功能:根据系统安装的故障点,电路运行后检查相应的故障现象,根据现象检测判断故障点,将判断结果输入学生机,学生答完考试问题后按试卷答案,立即按考生试卷上的答案给出考试分数,并将成绩保存在考生文件中。
  教师可以在电脑上监控考生考试过程,监控每个学生的答案情况。保管每个学生的学号、课程、答案结果、考试必备水权、考试时间到自动水权分数。考试结束后对学生的成绩进行排序、存储和打印。
  7)按故障点自动恢复功能,预设故障点,学生根据电气原理和故障现象查找故障,找到一个故障点的学生确认后,考生自动清除故障维护故障点以响应该故障点,教师恢复所有故障系统,为学生测试运行整个线路状态。
  (8)信息发送教师可以在考试时向个别学生或全班发送短信,指导和提出考生考试和考试注意事项。

汽车教学设备

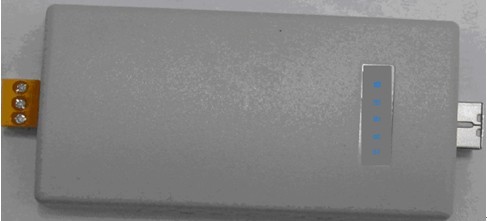

信息管理器
当用教师计算机操作设备故障时,需采用此信息管理器。该信息管理器通过计算机的USB 口连接,采用 USB2.0 传输数据。信息管理器的通信总线可以选择 CAN总线、485总线或无线。
控制器
控制器由操作单元、故障单元两部分组成。

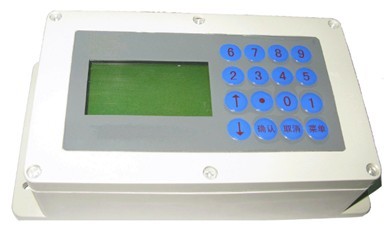

1、 操作单元







操作单元电路板(与显示屏一体)、键盘。
操作单元采用多重保护设计;双电源直流 12V 输入; 128X64LCD 显示;8 路开关量报警输入,最多 48 路继电器控制;操作单元可以不联网进行脱机考核(系统按选配不同,可不用接电脑可进行考核。);可以自动评分;有报警时显示屏提示。
主要有以下操作功能:
(1)学生入口:学生解除故障时使用,可以查询考核剩余时间。
(2) 教师入口:设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。
教师入口需要登录密码。
(3)分数查询:查询学生的当前得分情况。
(4)学号查询:查询教师通过计算机设置的学号。
(5)设备号查询:查询本机设备地址,每个操作单元有唯一的设备地址。
(6)考核时间开始:用于教师设置完毕考核时间后,考核开始倒计时。

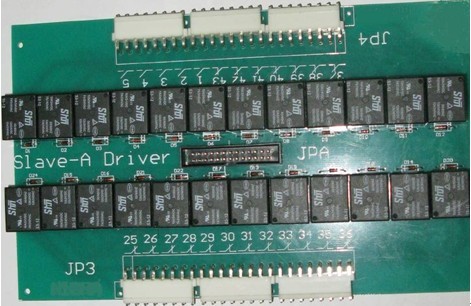

2、故障单元

故障单元有 24 个故障点(数量可增减),每个操作单元可以连接两个或者一个故障板,继电器的触点参数:10A/24VDC 、7A/240VAC 。通过排线与操作单元连接。

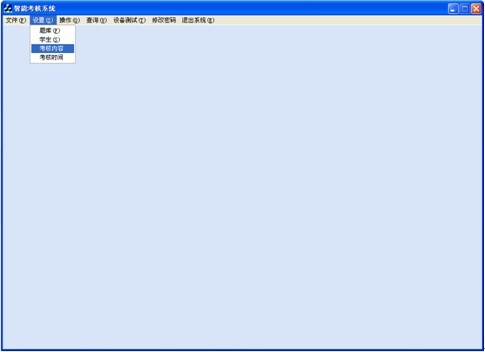

应用软件



该软件安装在教师计算机上,故障与学生信息等存储在数据库中。
软件操作简单、使用方便,主要有以下功能:
(1) 设置学生信息
(2) 编辑、查询、发布所有设备的所有故障
 (3) 清除设备的所有故障
(4) 设置初、中、高级题库
(5) 设置考核时间
(6) 提取、查询所有设备的所有故障解除情况。
(7) 打印考核结果
(8) 测试设备在线与否
(9) 登录密码修改
主控单元可以连接的设备数量:
(1)信息管理器
配置为 485 总线可以连接最多64 台设备
配置为 CAN 总线可以连接最多110 台设备
配置为无线方式时可以连接最多255 台设备 (可选配无线网络智能考核方式)

电工电子技能实训考核装置
