东风EQ140型整车透明汽车教学模型

（一）安装程序（参照以下图形）
1、安装车架前后支架。
2、使前后车架连接，形成整体。同时安装左右角铁。
3、安装前桥，后桥，同时连接气管。
4、安装发动机、变速器联体，安装散热风扇。
5、安装传动轴。
6、安装水箱，同时连接水箱至水泵、水箱至节温器水管。
7、安装仪表支架、仪表总成，待装好前后灯架同时连接控制线插坐（对号插入）
8、安装转向器、方向盘、转向万向节轴及转向直拉杆。
9、安装消声器，排气管。
10、安装油箱，连接油管。
11、安装电瓶，同时接上油门控制线，电瓶至仪表总成电源线。
12、安装前灯架，后尾灯，同时接上至仪表总成电源线。
13、对号连接线结束插座。
14、连接制动管路。
15、安装车轮。
16、检查各自已安装部件，无误后方可插上电源运转。

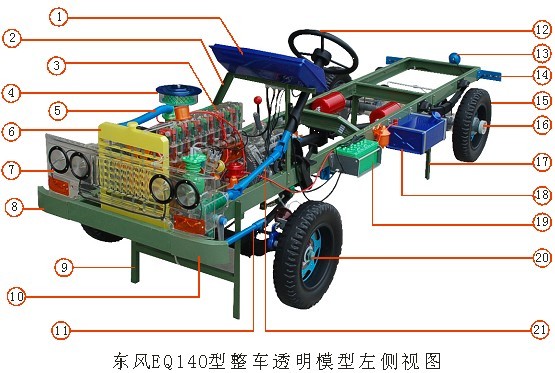

1.仪表盘 2.仪表支架 3.发动机及变速器 4.空气滤清器 5.水管 6.水箱 7.前灯架
8.右角铁 9.前支架 10.左角铁 11.转向直拉杆 12.转向盘 13.后照灯 14.左尾灯
15.车轮 16.后桥 17.后支架 18.油箱 19.电瓶 20.前桥 21.转向万向节轴
